让柱面CGH型号选择从“看图发呆”到“一键选型”

2026-06-02

拿到柱面镜图纸一头雾水？别慌，这款工具帮你10秒自动匹配CGH型号！

在光学制造圈里，不少做柱面镜的朋友都遇到过这种尴尬的时刻：销售刚拿回一张客户的柱面镜图纸，或者研发刚设计完一个新镜片，转头交到工艺或检测工程师手里。大家围着图纸看来看去，心里免不了犯嘀咕：

“这个柱面应该配什么型号的 CGH 才能测？”

“它的Fno到底算哪个方向？怎么匹配干涉仪才不溢出？”

确实，柱面 CGH 的选型一向是个技术活。要算曲率半径，要卡母线方向，还要兼顾干涉仪的通光口径，人工计算既费时又容易出错。

做检测，本不该这么痛苦。

为了让大家彻底告别看图纸“盲猜”型号的时代，我们开发了一款智能柱面 CGH 自动选型软件。

现在，你不再需要去翻看厚厚的参数手册，也不用再做复杂的几何推导。你只需要一秒化身“填空题选手”，把图纸上的核心数据敲进去：

柱面形状与凹凸（是面还是线？凹面还是凸面？）

曲率半径

两个方向的通光尺寸（沿母线和垂直母线方向）

剩下的工作，全部交给软件。点击确定，系统就会自动帮你判断并精准推荐最合适的 CGH 型号以及最佳的Fno匹配方案！

本期文章，我们就带大家亲身体验一下这个“选型神器”，看看它是如何把复杂的柱面检测准备工作，简化到只需“输入四个参数”的。

选型网站

http://www.zhixingoptics.com/xuanxing

选型界面

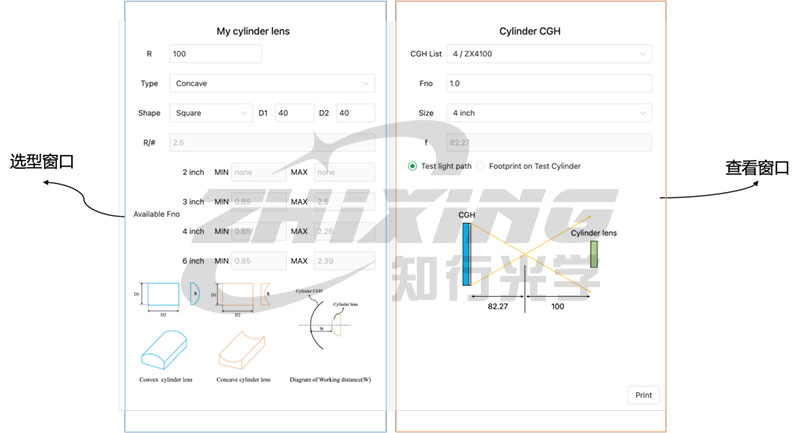

输入网址后显示如图1界面，图1中有两个窗口。

左边蓝色框是选型窗口，其主要功能是输入柱面参数，包括R值，凹凸（Type，可下拉切换 Concave和Convex），形状（Shape，可下拉切换方形和圆形、椭圆），尺寸大小；

右边黄色框是查看窗口，主要是查看我司在售型号和待检测非球面的光斑覆盖情况；

图1：选型工具整体界面示意图

一、选型窗口

其中左边的蓝色框是选型窗口，主要功能有两个：

◆功能一：输入柱面镜相关参数

R：柱面镜的曲率半径，输入值为绝对值；

Type：可以选择凹面（Concave）和凸面（Convex）两种；

Shape：可以选择柱面镜的形状（长方形和椭圆，其中正方形和圆形是长方形和椭圆的两种特殊形态）；

D1：有曲率方向的口径；

D2：无曲率方向的口径；

R/#：柱面镜的F/#，该项不可以输入，是自动计算出来的；

W：当Type选择Convex时，需要输入工作距离（CGH距离柱面顶点的轴向距离）,考虑到检测安全，建议距离设置为10 mm以上。

◆功能二：输出不同尺寸的建议Fno范围

当完成柱面镜相关参数的输入后，会输出不同尺寸的建议Fno范围，如果输入图1选型框中待检测柱面镜参数，则选型软件会输出如图2的Fno建议范围：

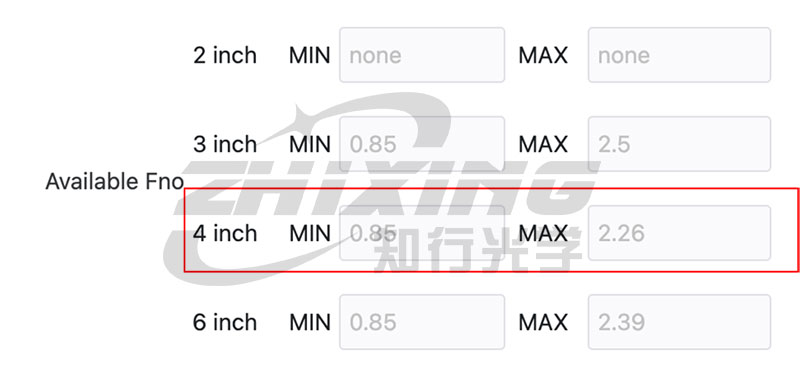

对于2英寸，显示none，表示2英寸无可以选用的型号，其中3inch/4 inch/6 inch均有可以覆盖的型号。

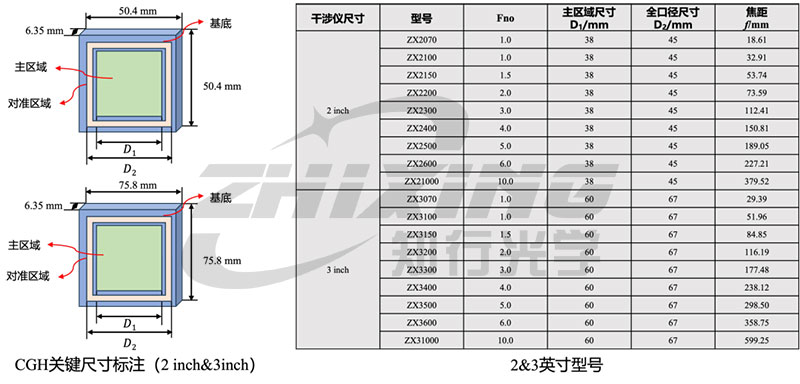

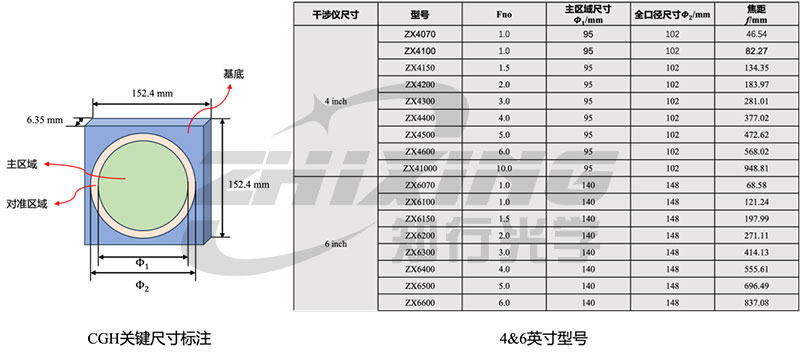

对于3英寸，Fno范围在0.85到2.5之间，经查附件1表，3英寸可以选择三个型号ZX3100，ZX3150，ZX3200；

对于4英寸，Fno范围在0.85到2.26之间，经查附件1表，4英寸可以选择三个型号，ZX4100，ZX4150，ZX4200；

对于6英寸，Fno范围在0.85到2.39之间，经查附件1表，6英寸可以选择三个型号，ZX6100，ZX6150，ZX6200。

图2：建议选择型号

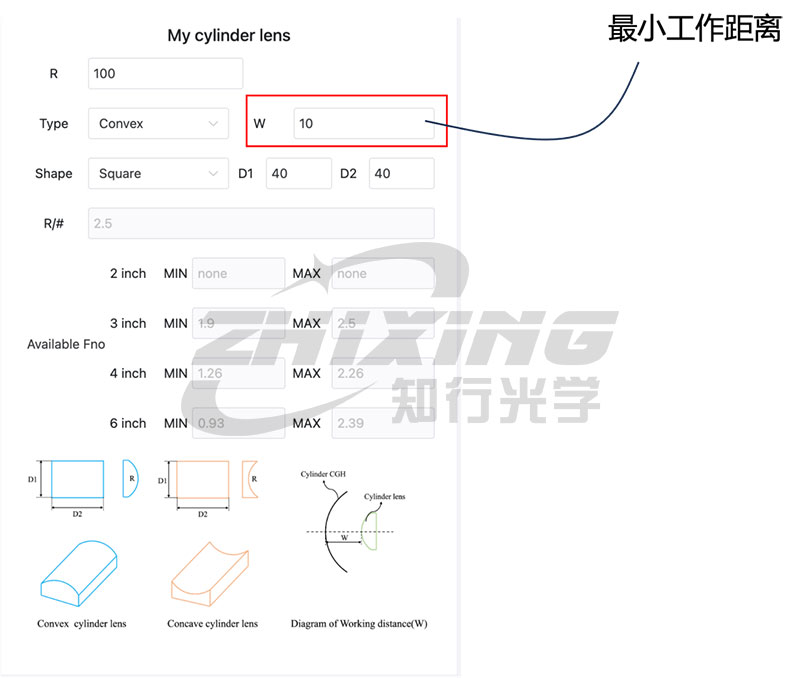

上面展示的是凹面的选型，相同参数的柱面，如果变为凸面，则选型界面如下，W为CGH图形面距离凸面定点的最小距离（建议10 mm以上）；

图3：凸面选型界面

对于2英寸，显示none，无可以选型的型号；

对于3英寸，Fno范围在1.9到2.5之间，经查附件1表，3英寸可以选择一个型号ZX3200；

对于4英寸，Fno范围在1.26到2.26之间，经查附件1表，4英寸可以选择两个型号， ZX4150，ZX4200；

对于6英寸，Fno范围在0.93到2.39之间，经查附件1表，6英寸可以选择三个型号，ZX6100， ZX6150，ZX6200。

二、查看窗口

右边的黄色框是查看窗口，主要功能有两个：

◆功能一：根据左侧推荐Fno范围选择已有型号进行查看

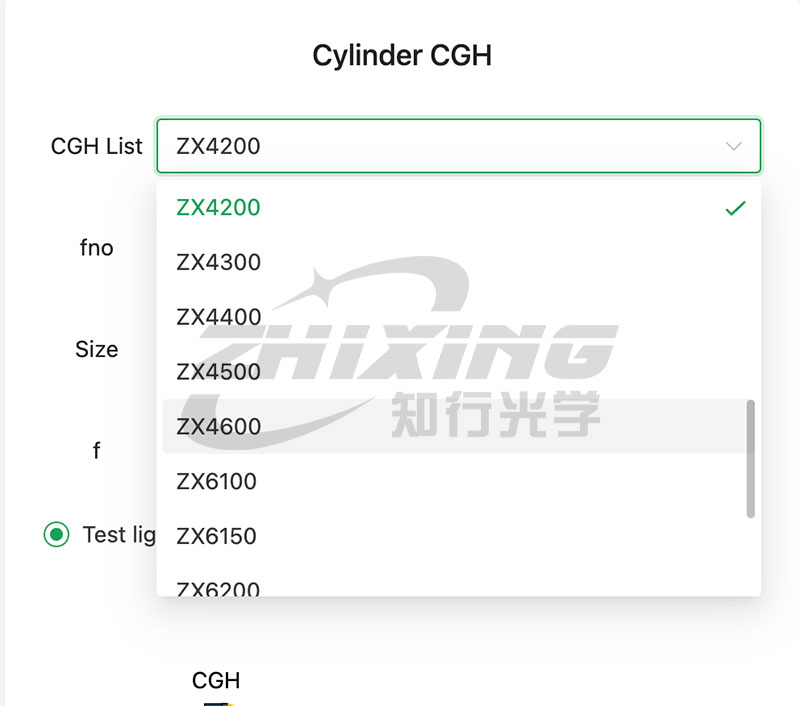

本例中以选择ZX4200为例，在CGHlist一栏进行下拉选择ZX4200，此时fno/Size/f均自动算出。

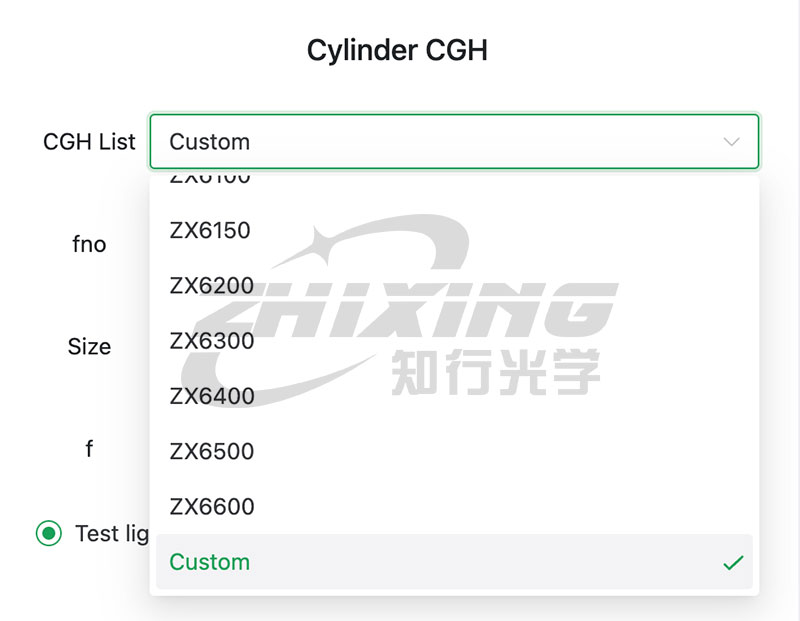

图4：型号下拉窗口

可以查看两个图：

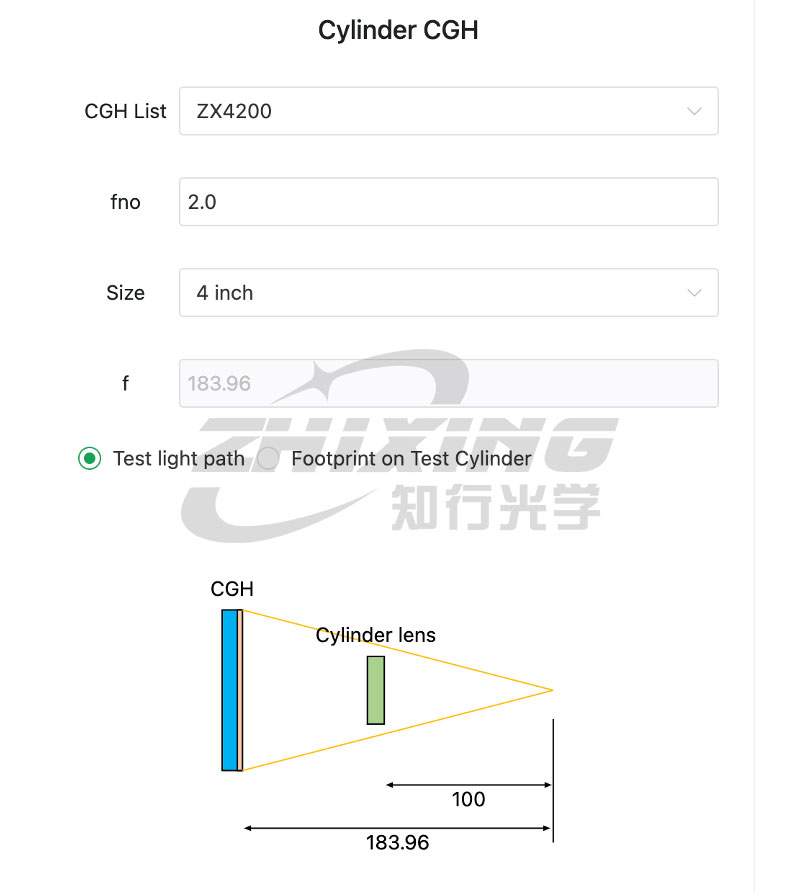

1)光路图（包含距离信息），如图5所示：

图5：测试光路图

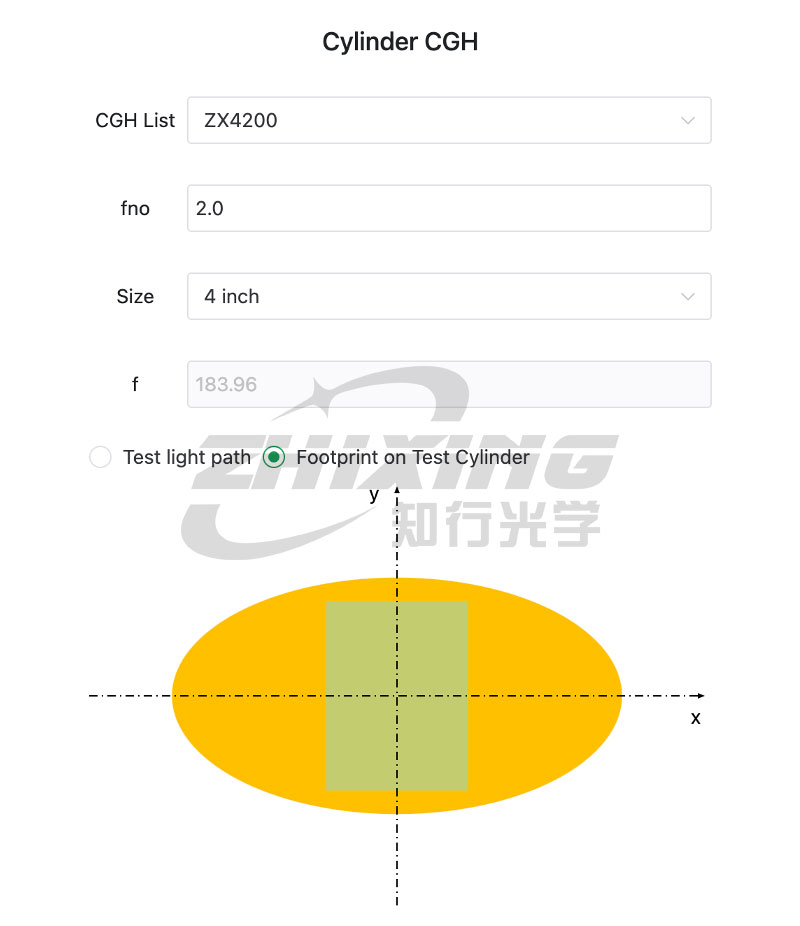

2)对于图1中的凹面， 4英寸柱面CGH可以选用的三个型号（ZX4100，ZX4150，ZX4200）光斑覆盖情况如图6所示，最下方会给一个Energy ratio的比例，该值大于1，大于1的情况越小，检测可用的像素点越多，分辨率相对越高，对于如上三个型号，ZX4200对应的Energy ratio 比例为最小（1.26），相比另外两个型号检测分辨率更高。
