例1：柱面镜子参数如图1：D1=40 mm，D2=30 mm，R=60 mm，长方形。

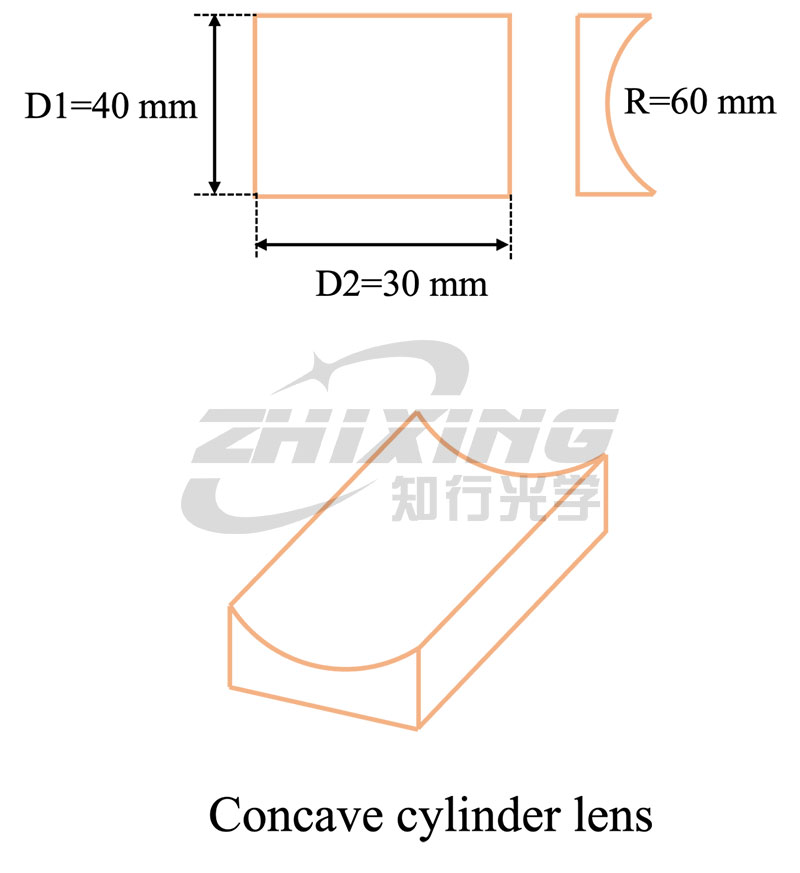

图1：凹面参数示意图

      根据如上参数在选型网页红框内把相关参数（R，type，D1，D2，Shape）输入，如图2所示，工具会自动计算对应型号的Fno可用区间（绿框）：

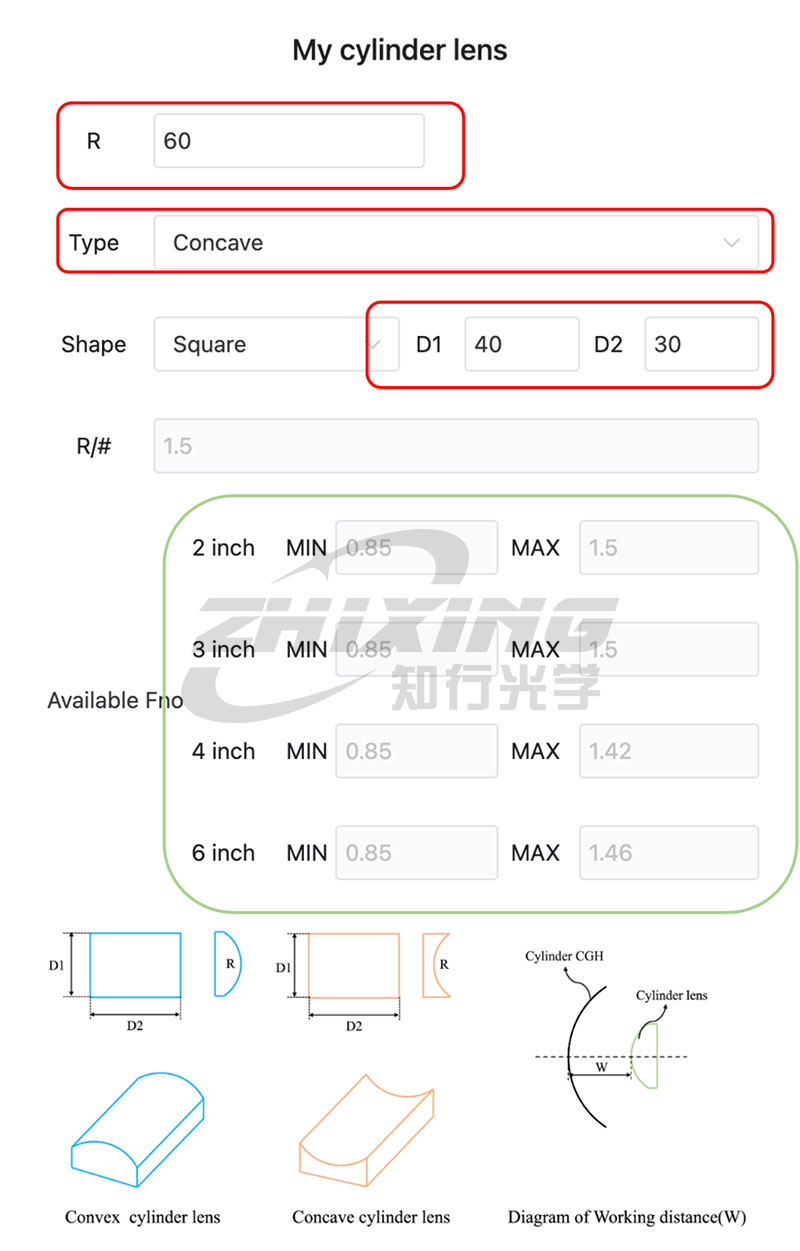

图2：参数输入及Fno计算输出

       根据如上绿色框建议可以用的型号有六款（查附件1表格）

2英寸：ZX2100，ZX2150

3英寸：ZX3100，ZX3150

4英寸：ZX4100

6英寸：ZX6100

      例2：柱面镜子参数如下：D1=30 mm，D2=40 mm，R=60 mm，长方形。

      根据客户实际光路确定W（CGH后表面距离柱面顶点的距离）

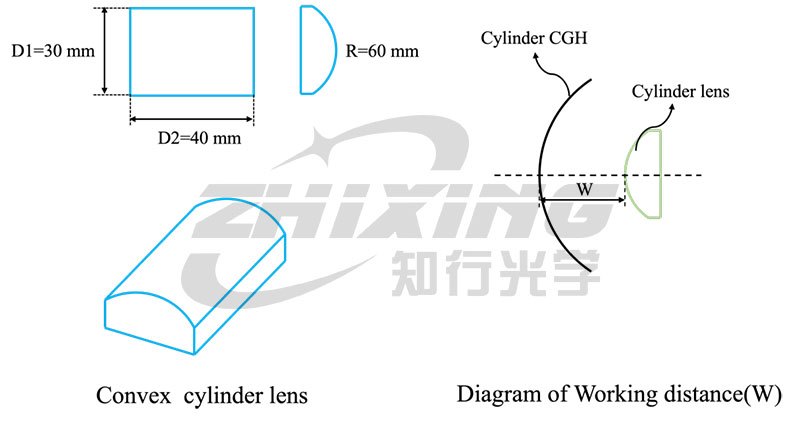

图1：凸面参数示意图

      根据如上参数在选型网页红框内把相关参数（R，type，D1，D2，Shape，W）输入，如图2所示，工具会自动计算对应型号的Fno可用区间（绿框）：

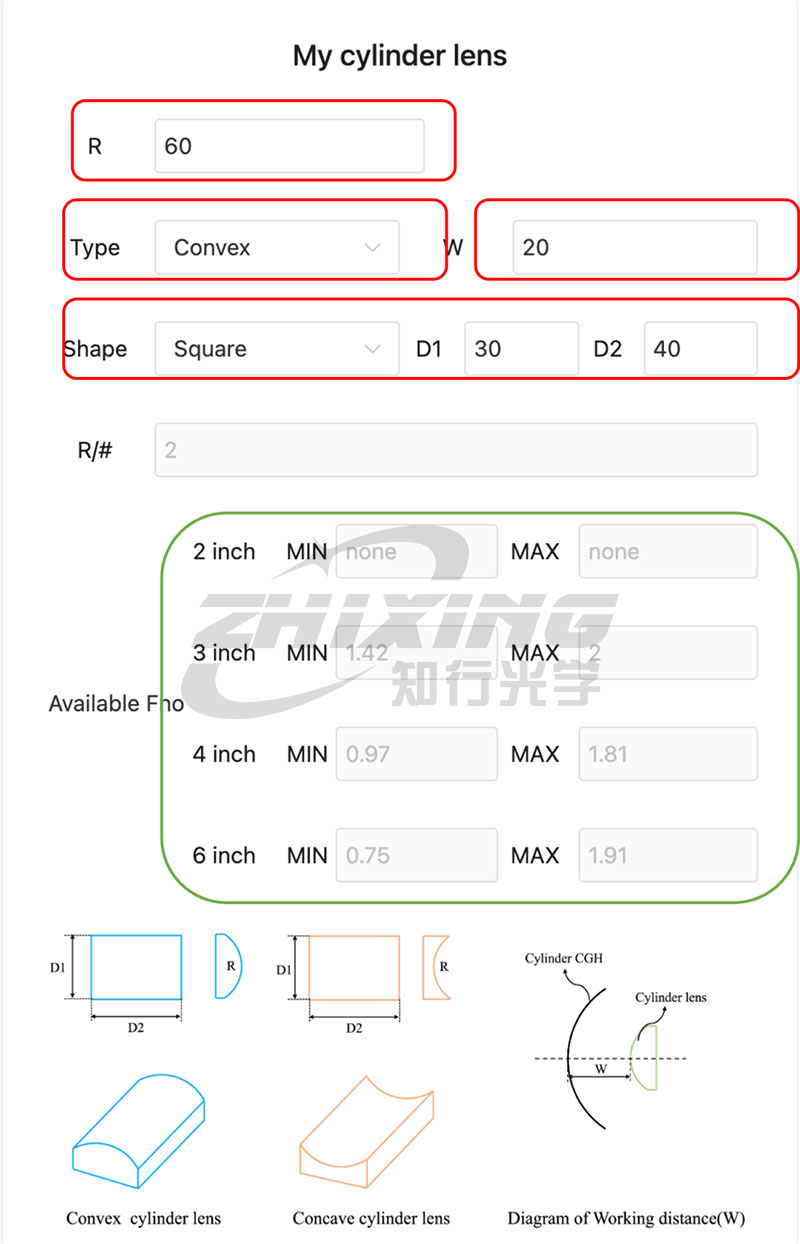

图2：凸面参数输入及Fno计算输出

      根据如上绿色框建议可以用的型号有六款（查附件1表格）

2英寸：无

3英寸：ZX3150，ZX3200

4英寸：ZX4100，ZX4150

6英寸：ZX6100，ZX6150
