在精密光学制造领域，差之毫厘，谬以千里。我们每天都在与纳米级的精度死磕。但在非球面或自由曲面加工中，你是否也遇到过这样的困惑：明明抛光机床的精度极高，工艺参数也反复优化，可加工出来的面形误差始终无法进一步突破？甚至在某些高阶曲面上，越抛光，面形反而越怪异？问题可能根本不在你的抛光工艺，而是在你的“眼睛”——检测系统上。准确地说是：你是否对非球面零位测试的核心器件——CGH（计算机全息图），进行了严格的畸变校正？ 如果忽略了这一步，检测数据本身就是歪的，后续的精密加工自然一直在“跑偏”。

一、隐形的面形杀手：无法消除的“投影畸变”

      在聊到 CGH（计算全息图）的精度校正时，很多同行容易把两个概念混为一谈：一个是设计光路带来的几何畸变，另一个是光刻设备本身的直写位置误差。实际上，这是两个完全不同的“幕后推手”。

      直写位置误差，指的是光刻机或电子束直写机台在纳米级雕刻时，由于机械运动或坐标拼接带来的物理位置偏差。这考验的是制造装备的硬实力。

      而我们今天要重点讨论的畸变，则完全存在于CGH 的设计光路中。

      在检测高次非球面或自由曲面时，由于光路设计往往具有大角度、非轴向的特性，光束投射到 CGH 基板上时，天然会产生类似于“哈哈镜”的几何非线性拉伸或压缩。这种设计畸变一旦存在，就会导致 CGH 上的衍射条纹产生“空间位置上的变形”。

1. 波前转换与坐标变换的本质

      CGH的核心任务是将干涉仪输出的标准球面波（或平面波），转换为与被测非球面完美匹配的波前。为了实现这种复杂的波前变换，干涉仪探测器上的各个像素点与被测镜面上的实际位置之间，会形成一个复杂的、非线性的映射关系。

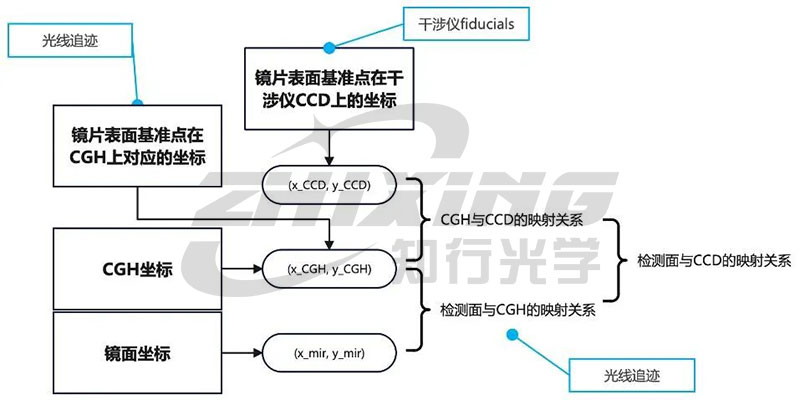

畸变校正流程图

2. “投影畸变”的直观表现

      这种非线性映射直接导致了投影畸变（Mapping Distortion）。在工程检测中，它会直观地表现为被测元件的几何形状在结果中发生扭曲。例如：

◆实际是个圆形镜面，在干涉测试结果中却变成了椭圆形；

◆实际是个方形镜面，在结果中却变成了梯形。

      量化示例：研究表明，对于大偏离度的非球面，CGH成像畸变导致的“不同径向位置的成像倍率偏差”最大可达 2.7:1！这种影响幅度之大，远远超出了普通光学元件的公差范围。

3. 对像差分析的致命负面影响

      这种畸变不仅会使面形图失真，更严重的是，它会将原本的低阶像差转化成明显的高阶像差。这意味着，干涉仪给出的面形误差分析从根本上就是错的。基于这种错误的数据去指导数控抛光机床，就会导致错误的修形决策。

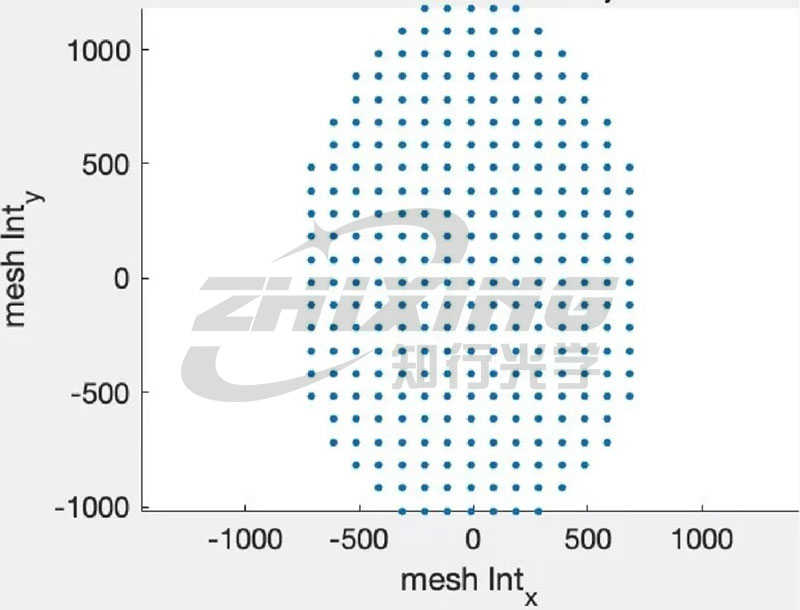

干涉仪检测图形点分布

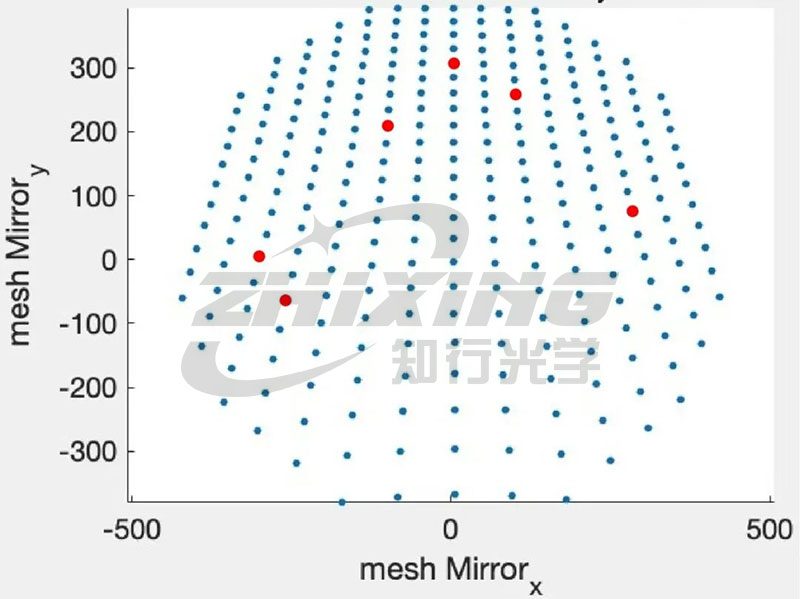

待测非球面表面点分布

二、拒绝无效抛光：畸变校正是打破非球面加工瓶颈的唯一钥匙

      在超精密制造中，如果检测源头带有未校正的畸变，会引发致命的连锁反应：

      1.面形无法收敛：由于高阶像差的错误引入，随着抛光次数增加，元件在特定频段的误差不降反升，加工陷入死循环。

      2.机床工时浪费：数控抛光机床花费大量时间在“修补”不存在的、被畸变歪曲的误差，机床利用率极低。

      3.成品率断崖式下跌：对于高数值孔径（NA）非球面或复杂自由曲面，微小的几何形变就会导致整个光学系统性能不达标。

      可以说，不做畸变校正的CGH检测，给出的只是一张“哈哈镜”式的面形图。 只有通过严格的畸变校正，把这种由于物理原理带来的非线性坐标变换彻底校正回来，干涉仪测出来的面形数据才是真实的。机床才能“指哪打哪”，实现真正的精准补偿。

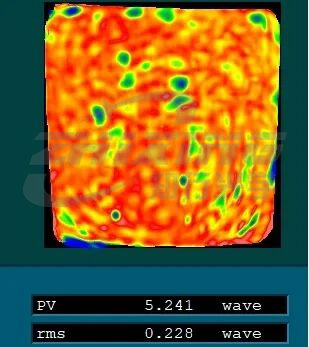

畸变校正前测试数据（镜子为方形）

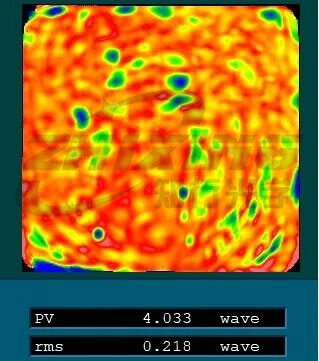

畸变校正后测试数据（镜子为方形）

三、追求绝对精度的同时，更要追求极致效率

      过去，很多光学制造商之所以对畸变校正望而却步，是因为传统校正方法需要依赖高精度的三坐标测试（CMM）去逐个测线、测点。这不仅要求高昂的设备投入，且测试流程繁琐、耗时漫长，二次装夹还会引入新的定位误差。为了彻底解决这一行业痛点，我们通过在CGH主区域外围的对准区域内，预留固定坐标的Mark标记，后期直接利用高级光线追迹（Ray Tracing）算法进行原位畸变校正。这一升级将畸变校正完全融入了日常检测流程中：

◆无需传统三坐标测试，消除了复杂的离线测量与装夹误差；

◆基于光线追迹直接进行几何重构，在保障绝对校正精度的同时，大幅提升了检测与校正效率，让高精度非球面检测不再成为生产线上的产能瓶颈。

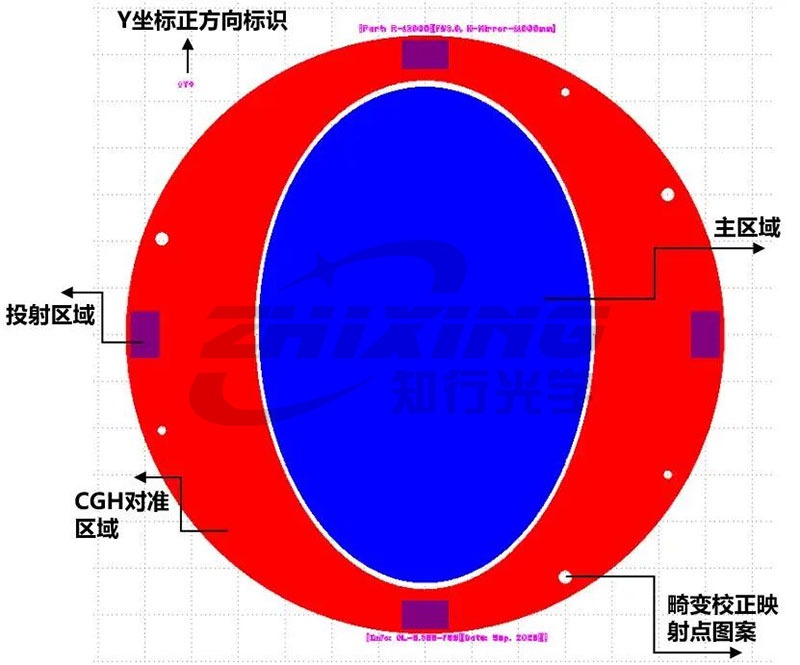

CGH整体布局图

四、效率与精度双重对决：做与不做校正，差距有多大？



评估指标	未做畸变校正	经过畸变校正
检测数据真实度	面形失真（高达2.7:1的倍率偏差，高阶像差混淆）	纯粹、高精度的元件真实面形（坐标无扭曲）
校正耗时与操作	无（盲目直接加工风险极高）	无需三坐标，光路原位快速校正，效率极高
抛光收敛速度	慢，容易在特定频段出现“越抛越怪”	极快，工艺收敛曲线符合预期，直达靶心
高端元件成品率	极度依赖工程师经验，风险高	流程量化可控，成品率与机床利用率显著提升

五、选择高品质CGH，让每一次抛光都成为有效功

      精密光学制造的下半场，拼的是绝对精度，更是控废率和生产效率。

      作为您身边的CGH定制专家，我们交付的每一片CGH，不仅拥有微纳级别的图形品质，更标配了高精度、高效率的畸变校正方案。我们用技术创新的减法，帮您的车间做精度的加法。

      拒绝无效抛光，告别加工跑偏。让我们用真正精准、高效的“尺子”，为您的高精密光学加工保驾护航！
