在商业航天蓬勃发展的今天，卫星星座的组网速度已成为企业的生命线。作为高分辨率空间遥感载荷的首选，离轴三反（TMA）系统凭借其无遮挡、长焦距、高成像质量等优势，正被广泛应用。

      然而，离轴三反系统在提供卓越性能的同时，也给后端总装带来了巨大的挑战。在项目周期不断压缩、发射任务激增的背景下，传统的“经验驱动型”装调模式正成为制约产能的严重瓶颈。

1. 离轴三反系统的“爱与恨”：性能巅峰 vs 装调深渊

      离轴三反系统的优势显而易见：它消除了中心遮挡，大幅提升了系统的调制传递函数（MTF），且具有极佳的消像差能力。但对于装调工程师而言，它却是一个极难驯服的“对手”：

      自由度的噩梦： 典型的离轴三反系统（主镜、次镜、三镜）拥有多达18个空间自由度。每一个元件的微量偏心、倾斜或轴向间隔，都会耦合产生复杂的叠加像差。

      复杂的基准传递： 传统装调极度依赖多级机械基准的传递。从主镜到次镜，再从次镜到三镜，每一步转换都会带入机械加工与重复定位的累积误差，导致装调过程像是在“盲目搜索”。

      极度依赖经验与时间： 过去，一套高性能载荷的收敛往往需要资深工程师耗费数周甚至数月时间去反复修研、调试。在商业航天要求“快速交付、规模批产”的今天，这种模式已难以为继。

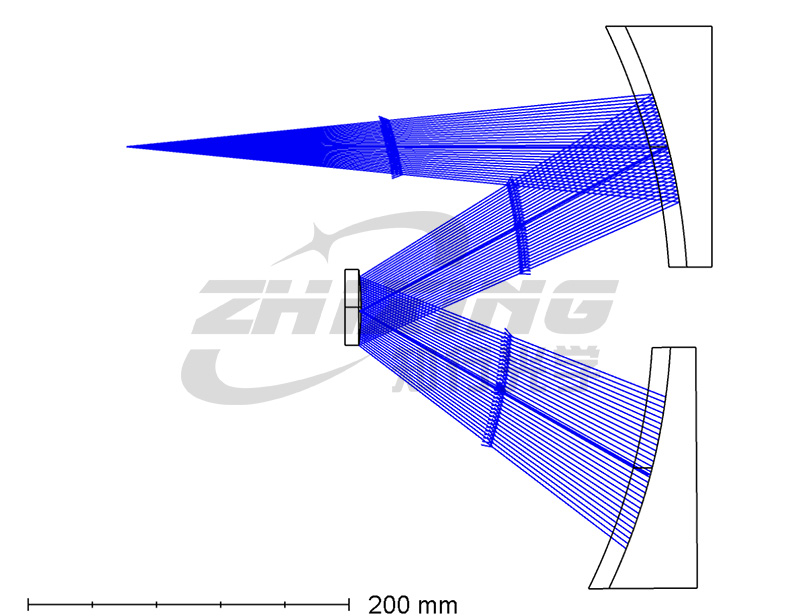

离轴三反光路图

2. 知行方案：主三镜共基准CGH，实现装调“降维打击”

      为了摆脱传统装调对复杂基准传递的依赖，知行光学提出了一种更符合现代工程实践的思路：利用CGH（计算全息图）将主三镜的相对位姿在制造端进行数字化锁定。

      我们将主镜（PM）与三镜（TM）的补偿相位直接设计在同一块CGH基板上，通过半导体级的光刻工艺实现两镜基准的一体化。

      18维变6维的逻辑转换： 原本主、次、三镜各有6个自由度，共计18个。当我们将主镜和三镜的相对几何关系通过一片高精度的CGH锁定后，这两者之间的12个自由度在光学基准上就被“归零”了。对于整机总装而言，原本复杂的全系统搜索，被简化为仅需调整次镜位置及系统整体对准的6个自由度。

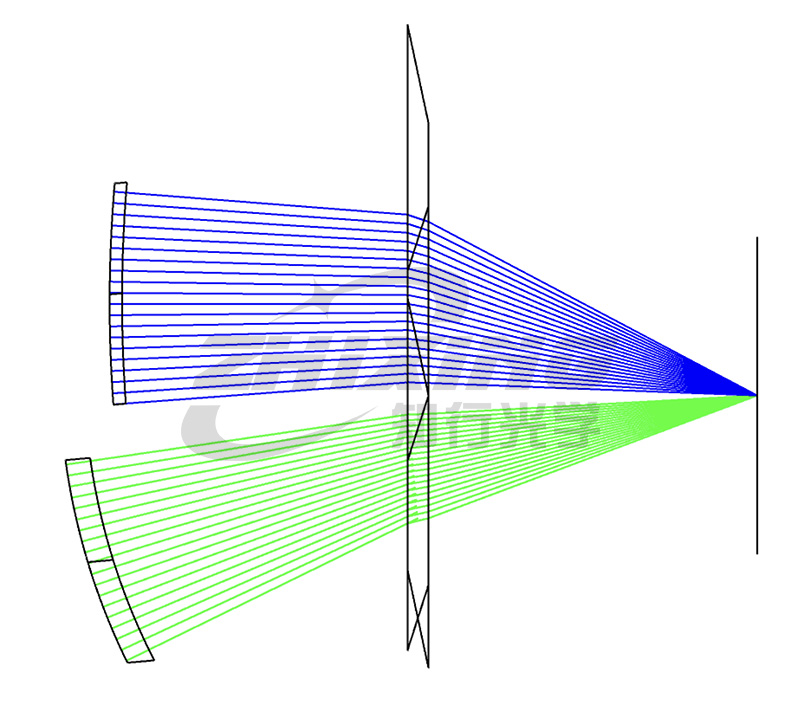

离轴三反CGH光路图

      半导体工艺保障绝对精度： 借助先进制程的光刻设备，CGH表面图案的刻蚀精度可达亚微米级。这意味着，主三镜之间的相对位置精度是在CGH加工阶段就确定下来的，其稳定性与精度远超机械工装和人工测量。

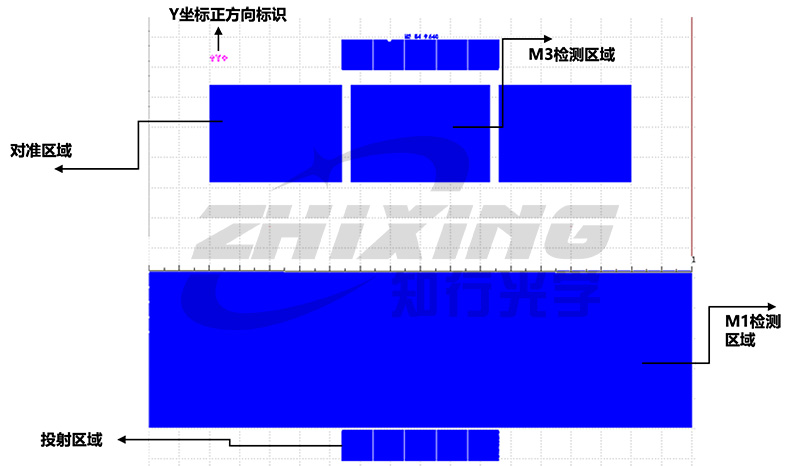

离轴三反装调CGH整体布局示意图

      从“复杂装调”到“面形检测”的降维： 在这种模式下，装调工作被简化为：只要主镜和三镜的面形条纹同时调好（Nulling），它们之间的相对空间位姿就自动达到了设计理论值。复杂的装调过程被直接“降维”成了两个镜子的面形检测难度。

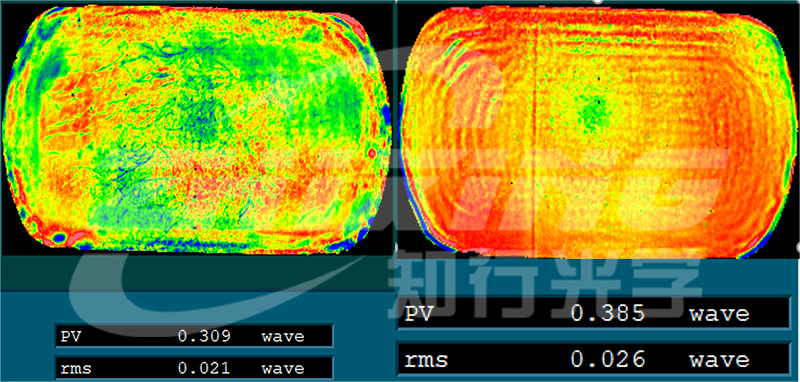

主三镜装调结果（左：主镜，右：三镜）

3. 为什么商业航天需要这种“确定性”？

      在“量产”和“快节奏”成为行业关键词的今天，效率就是核心竞争力：

      摆脱对个人经验的依赖： 数字化基准让装调流程标准化。只要会看干涉条纹、会使用CGH，普通工程师也能高效完成原本需要顶尖专家才能处理的高难度对准。

      极速收敛的项目周期： 减少了12个自由度的干扰，意味着排除了绝大部分的误差耦合。装调过程从“无序搜索”变为“定向收敛”，总装周期可从原来的数周缩短至数天。

      适应批产的一致性： 每一颗卫星载荷都使用同一套数字化坐标“母版”，确保了载荷性能的高度一致，这正是商业航天大规模星座组网的坚实技术基石。

结语

      在商业航天的竞速场上，我们需要的不再是“艺术品”般的精雕细琢，而是“工业品”般的精准与高效。知行光学通过共基准CGH技术，将精密光学装调的门槛踩平，用数字化基准为您的项目交付提速。

      知行光学，助力复杂光学系统实现高效闭环。
