在现代光学精密制造的版图中，柱面镜（Cylindrical Lens）扮演着至关重要的角色。从实验室的尖端激光整形到工业产线的激光雷达（LiDAR），从条码扫描设备到高精密半导体晶圆检测系统，柱面镜以其独特的“一维聚焦”特性，成为了塑造相干光源、矫正光斑形状的核心元件。可以说，柱面镜的精度直接决定了高端装备的“视力”。然而，长期以来，如何精准测量这把“标尺”，一直是困扰光学工程师的难题。

一、 传统检测：困于“样板”与“线条”之间

      在过去很长一段时间里，柱面镜的面形检测主要依赖以下几种传统手段，但它们在现代高精度工业需求面前，显得日益乏力：

1. 样板法（Test Plate）： 这种古老的方法依赖高级技师观察干涉条纹（牛顿环）。由于是接触式测量，极易划伤昂贵的镜片表面；且样板只能定性判断，无法给出定量的亚纳米级数字化面形数据，更无法适应非球面柱面的需求。

2. 轮廓扫描：昂贵的“点线”博弈与效率瓶颈

      接触式轮廓扫描（代表设备：Panasonic UA3P）

      非接触式轮廓扫描（代表设备：LUPHOScan、荷兰 DUI）

核心痛点：设备昂贵，对于小型加工厂商设备折旧负担过大。

二、 CGH 方案：降维打击的“完美标尺”

      针对上述痛点，知行光学推出的 柱面 CGH（柱面标准镜） 检测方案，正以高精度、低成本和高效率的优势，为加工者提供极具性价比的选择。

1. 亚纳米级的检测精度

      CGH 的核心逻辑是利用全息衍射原理，将干涉仪发出的标准波前（平面或球面）精准地“扭转”成与被测柱面完全匹配的柱面波前。通过这种“零位补偿”检测，原本复杂的非球面柱面测量变得像检测平面镜一样简单、直观。知行光学通过优化的刻蚀工艺，能够将 CGH 自身的制造误差控制在 nm 级别，为客户提供极致的检测精度。

2. 全场面阵，告别“盲人摸象”

      与轮廓仪不同，CGH 检测是非接触式的。在干涉仪视场下，柱面镜的整体面形、局部瑕疵、甚至是长轴方向的微小扭曲都一览无余。

3. 极速对准与降本增效

      知行光学独创的“混合型CGH加工工艺”，在 CGH 基板上集成了高对比度的振幅型对准标记。这让原本极其痛苦的干涉仪和CGH对准过程缩短至秒级。配合我们开发的快速检测工装，可以实现 UPH 60（每小时检测 60 片）的人工效率，极大地摊薄了单片检测的成本。

三、 知行合一：深耕柱面检测的“硬核”实力

      在知行光学，我们深知每一枚柱面镜背后承载的科研心血与工业价值。为了彻底打通从“实验室设计”到“工业量产”的最后一公里，知行光学在柱面 CGH 领域建立了全方位的技术护城河：

1. 规格全覆盖，挑战参数极限

       为了适配从微纳光学到大口径空间相机的各种需求，知行光学建立了标准化的系列产品库。我们提供 2英寸、3英寸、4英寸、6英寸乃至 9英寸 的全系列基底尺寸。在关键的光学参数上，知行光学的柱面 CGH 最小 Fno 可达 0.7，能够轻松应对大数值孔径、高陡度非球面柱面镜的检测挑战，填补了国内超快速柱面镜检测的空白。

工业新产品证书

2. 数字化赋能：自主开发选型工具

面对复杂的非球面参数，如何快速找到最匹配的 CGH？知行光学开发了专用的柱面 CGH 在线选型工具。用户只需输入镜片的曲率半径、有效孔径，秒级给出选型方案。这不仅极大缩短了项目前期的沟通成本。

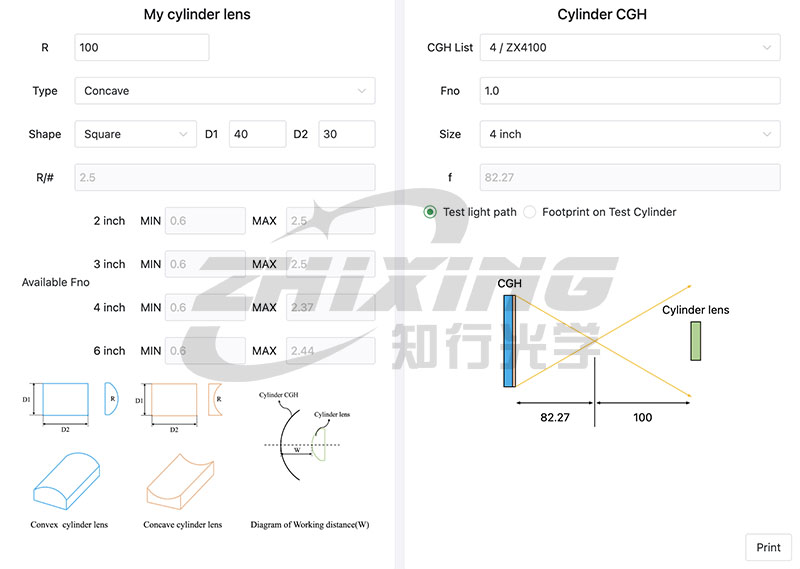

柱面CGH选型界面

3. 闭环交付：全维度精密装调工装系统

      “测得准”的前提是“对得准”。针对柱面CGH的使用，知行光学不仅提供“标尺”，更配套研发了全套硬件解决方案：

      CGH 专用六维调整工装： 该工装具备空间六自由度（6-DOF）的微米级调节能力，能够实现 CGH 与干涉仪光轴的精确共轴。

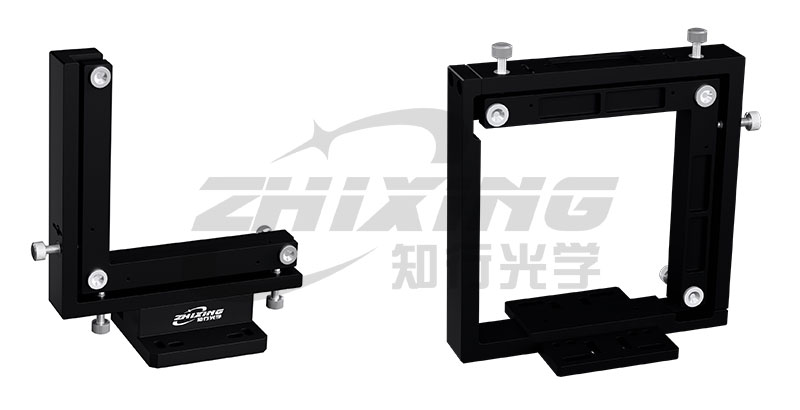

多维调整架（左侧145mm光高，右侧108mm光高）

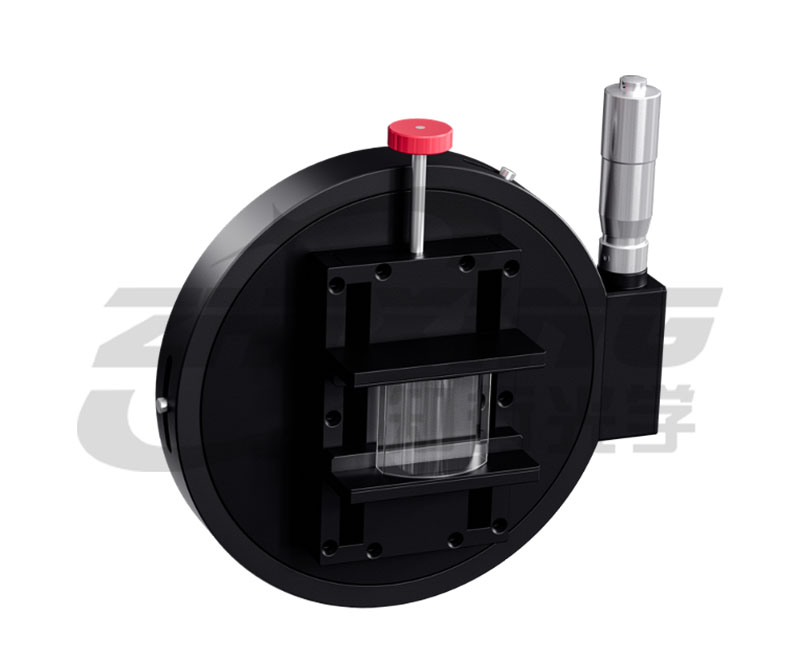

      柱面镜专用装夹工装： 针对柱面镜特殊的几何形状，我们设计了高稳定性的专用夹具，确保镜片在检测过程中的应力最小化，并支持快速重复定位。

柱面夹持工装

      高效联动： 配合 CGH 上的全息对准标记，这套工装系统让原本繁琐的装调过程变得模块化、标准化，真正实现了从拆封到出数据的极速体验。

结语

      在知行光学，我们深知每一枚精密柱面镜背后承载的工业价值。为了彻底打通从“实验室设计”到“生产量产”的闭环，我们不仅提供亚纳米级的柱面CGH，更依托自研选型工具与成熟的光机综合方案，为您提供从方案选型、高精度调节工装到装夹辅助的全套闭环服务。知行光学不只是精密标尺的制作者，更是您攻克柱面检测难题的高品质合作伙伴，助力您的每一道波前都精准复现。

知行合一，光学无界。

宁波市知行光学科技有限公司 —— 精密全息检测领航者。
