在精密光学检测领域，计算机生成全息图（CGH）是解决非球面、自由曲面检测的“终极利器”。但很多工程师在初次拿到这块复杂的衍射光学元件时，往往感到无从下手：面对密集的衍射阶次分不清信号光、找不到对准基准、更无法在干涉仪中快速复现设计位姿。

      今天，我们就把复杂的检测流程拆解为五个标准化步骤。只要记住这几点，你也能像专家一样玩转CGH。

第一步：核对干涉仪与标准镜

      CGH不是独立存在的，它必须与干涉仪配合。

      首先，你要确认干涉仪的口径尺寸（通常是4英寸或6英寸）。更关键的是标准镜（TS）的F/#。CGH在设计时，是根据特定的会聚或发散波前计算的。如果你的标准镜Fno与设计要求不符，波前就无法正确耦合，甚至连光斑都找不到。

专家提醒： 开始前，务必核对使用说明文档，确保TS镜F/#略小于CGH要求的F/#。

第二步：辨别CGH正反

      CGH是一块涂有铬膜或刻蚀有微纳结构的石英玻璃，具有严格的正反面之分。

      原则： CGH的图形面（有刻蚀图案的一面）必须朝向待测镜。

      辨别方法： 观察玻璃侧边的标识，或利用光反射观察图案的叠影。如果放反了，光线会先经过厚厚的石英基底产生不必要的像差，导致检测结果完全失效。

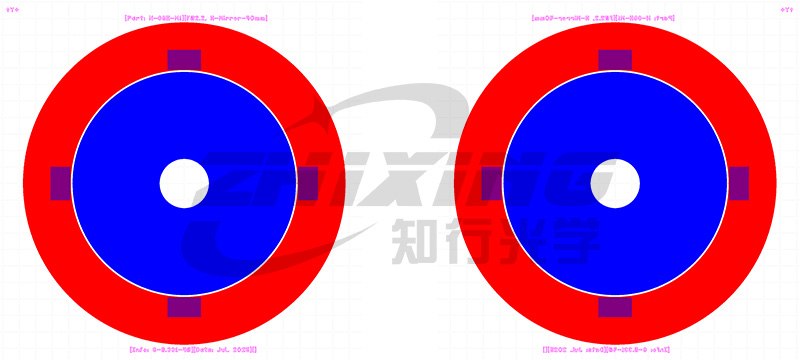

CGH正面观察（左），CGH背面观察（右）

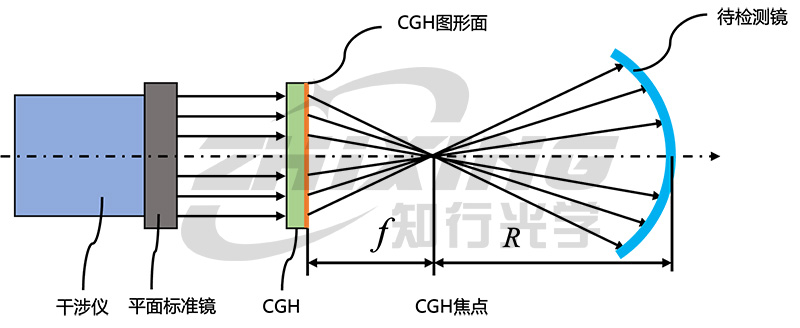

CGH检测光路（图形面朝向待检测镜）

第三步：锁定“坐标”，找准Y+标识

      CGH不仅是一个透镜，它还是一个物理坐标基准。

      为了保证检测结果与设计文件（如Zemax模型）匹配，必须确定检测坐标系。正规的CGH表面都会刻蚀有坐标标识，通常是Y+标识。在安装入框时，务必将Y+标识对准支架的指定方向。只有坐标系对准了，后续的位姿调整才有意义。

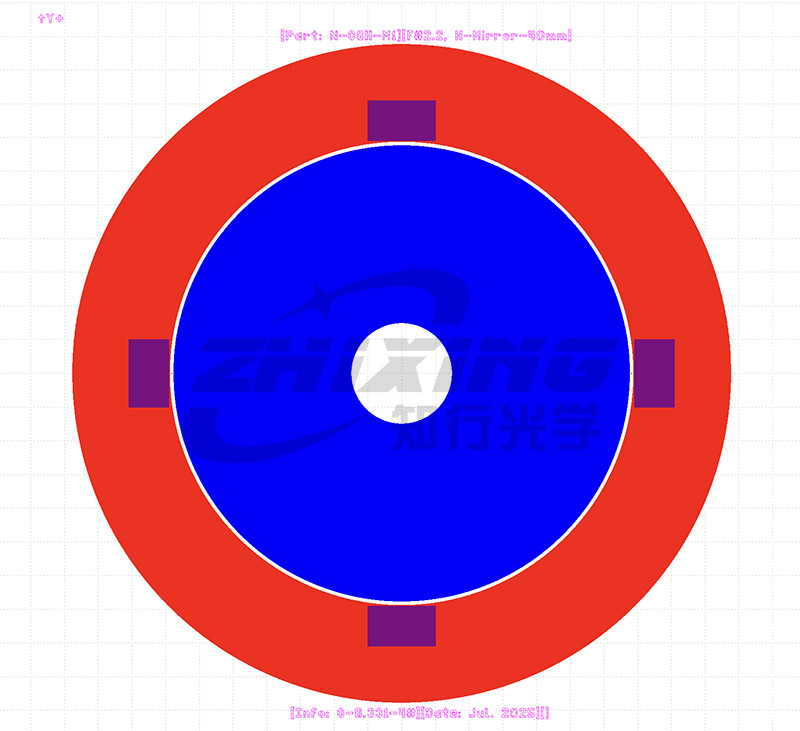

CGH坐标系标识（左上角Y+）

第四步：定位CGH，善用“焦点遮挡”判断偏移

      按照设计图纸将CGH放入光路后，新手常会发现光路中杂光极多。此时，“焦点遮挡”就是你的救命稻草。

      我们在CGH的设计焦点处放置一个小孔或遮光片，利用它实现：

      1. 判断偏移量： 这是最直观的物理标尺。观察干涉仪发出的参考光与返回光是否同时汇聚在小孔圆心。如果返回光斑偏离，说明位姿存在明显偏移。 通过调节5维调整架将光斑精准“喂”进小孔，系统即可初步对准。

      2. 空间滤波： 遮光片能有效滤除不需要的衍射阶次杂光，净化干涉场，让条纹变得清晰易读。

第五步：位姿精调，追求残差最小化

      最后一步是摆放并调整待测镜。利用干涉仪的辅助对准区域，将待测镜回馈光点与CGH主斑初步重合后，切换至检测模式，此时的操作逻辑根据镜子类型有所不同：

      同轴非球面： 重点在于将条纹调至最稀疏。通过微调，将对应的彗差（Coma）和离焦（Power）调整到最小值，确保镜子与光轴完美对齐。

      离轴非球面： 逻辑略有不同，重点在于保证光斑完全覆盖待测区域的同时，追求RMS（均方根误差）最小化。

结语

CGH检测是一场关于“由粗到精”的博弈。

从小孔对准的“毫米级”定位，到辅助光点的“微米级”靠拢，再到像差最小化的“纳米级”精调。每一步的标准化，都是为了最后的极致精度。
