干涉条纹不清晰，真凶可能不是光路，而是那些你不想看见，却偏偏走进画面的“杂散光”。

      做非球面检测的同行，大概都遇到过这种抓狂的时刻：光路搭得没问题，CGH也到位了，但干涉条纹就是不够锐利，像蒙了一层雾，或者隐约能看到一些不该出现的“鬼影”条纹在背景里飘。

      这个时候，问题很可能出在CGH最精妙也最容易被忽视的设计环节——载频设计。

      这本质上是一场在物理光学层面上的“信号提纯”。而我们今天要聊的，就是CGH如何利用“载频”完成这场漂亮的过滤艺术。

CGH的“多任务困境”：为什么会有杂散光？

      要理解“载频”，得先明白一个前提：CGH本身是一个衍射光学元件。

      当你用一束光去照射CGH时，它不会只听话地产生一个你想要的衍射级次。由于物理光学的底层规律，它会同时产生好几个“分身”：你需要的+1级（目标信号），直直穿过去不衍射的0级，往另一边偏转的-1级，甚至更高阶的级次……

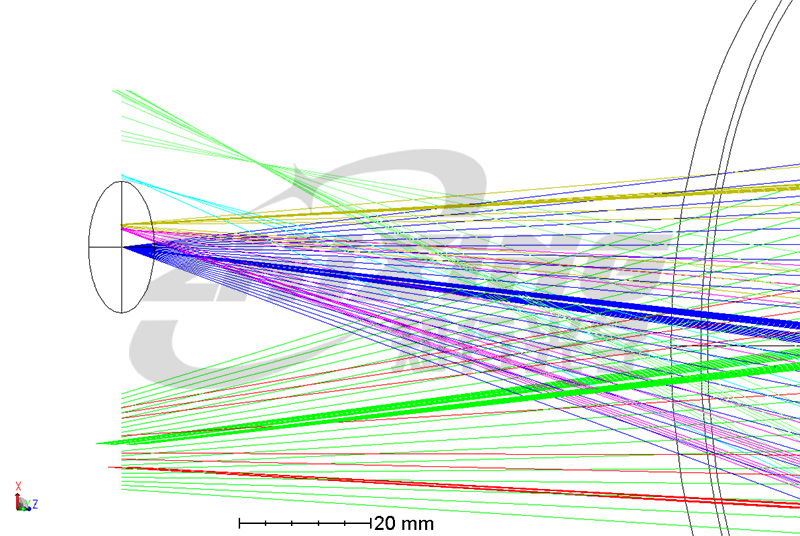

图1 不同衍射级次的光（蓝色为+1级，其余为杂散光）

      在理想的设计蓝图中，只有+1级光会带着被测面的信息返回干涉仪。但在现实里，0级、-1级这些“寄生”级次也在光路里乱窜。它们一旦混进测量光路，就形成了杂散光干扰。结果就是：干涉条纹对比度下降，边缘变模糊，有时甚至叠加出虚假的相位信息。

      一句话总结：条纹模糊，很多时候不是因为光太弱，而是因为来的光太杂。

什么是“载频”？给光信号一次“频率搬家”

      载频的引入，就是为了解决这场“信号与噪声”的混战。

      我们可以把CGH的相位分布，想象成一张记录着“被测面形状信息”的编码图。而“载频”，就是在这些编码信息上，叠加一个额外的倾斜或离焦因子。

      这操作听起来有点抽象，其实目的很纯粹——在空间频域里，给有用的目标信号换个“房间”。

      本来，目标信号和那些无用的0级、-1级杂散光，在频谱上是挤在一起、纠缠不清的。你在空间上怎么挡都挡不干净。但一旦给目标信号叠加上一个载波频率，它的频谱就被“搬移”到了更高的频率区域，从而和干站在原地不动的干扰信号拉开了距离。

      这就好比在一场嘈杂的酒会上，你和朋友原本淹没在人声鼎沸里，互相听不清。但载频就像是给了你和朋友一个特定的高频音调，你们俩转移到这个别人都不用的音调上沟通，周围低频的喧嚣瞬间就变成了可以被滤掉的背景。

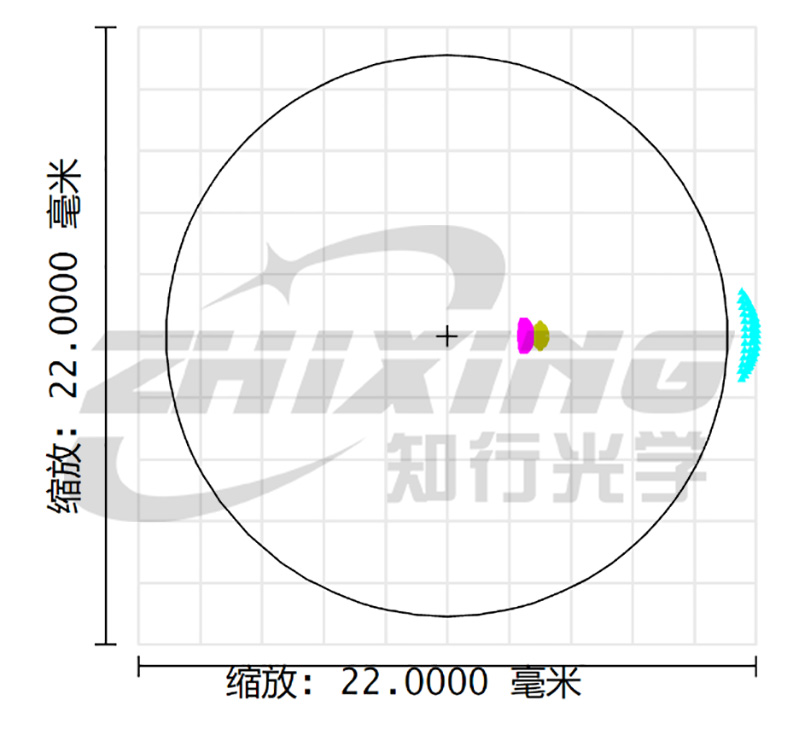

图2 通过倾斜载频进行级次分离

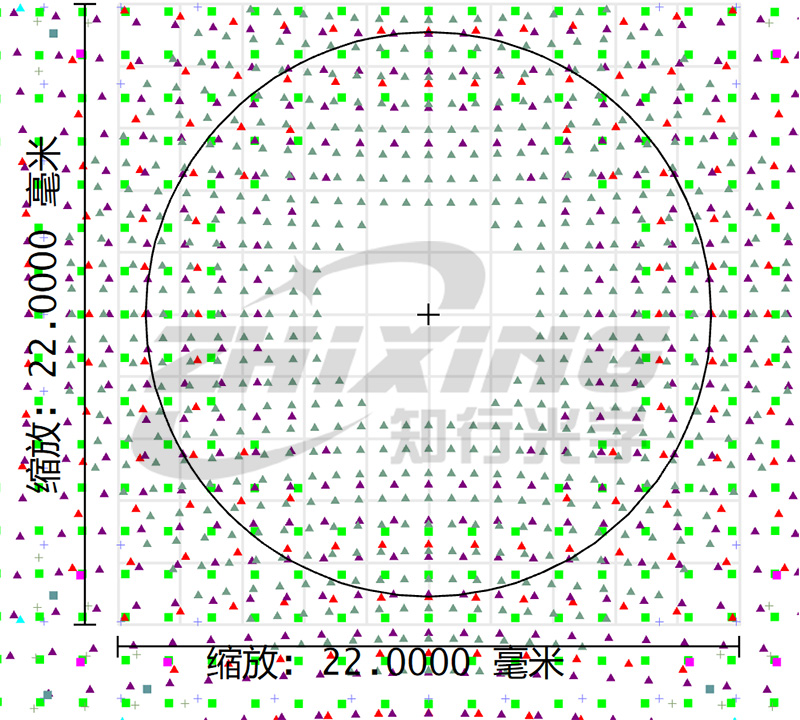

图3 通过离焦载频进行级次分离

      只要干扰信号和目标信号在频谱上分了家，后续通过空间滤波，就能干净利落地把杂散光“拒之门外”。

过滤的艺术：不是越强越好，而是恰到好处

      这是一门关于“恰到好处”的平衡艺术。

      载频加得太低——干扰信号和目标信号的频谱还是重叠在一起，剪不断理还乱，滤波失败，条纹照样糊。

      载频加得太高——频谱是分得够开了，但会导致CGH局部的线宽变得极窄，对微纳加工精度提出极端苛刻的要求。这不仅仅意味着制造难度飙升，更意味着实际做出来的CGH，其衍射效率会受到严重影响。理想设计中的能量绝大部分集中在+1级，但如果载频过高，工艺稍有偏差，光就会泄露到其他级次，反而让信号光强度大打折扣。

真正的设计功力体现在哪里？就在于找到那个“最小有效载频”。

      一个优秀的设计，不是在画图软件里随便拉个数值，而是要精确解算出：在保证所有干扰衍射级次都能被干净分离的前提下，让叠加的载频尽可能小。用小载频实现干净分离，这样既能保证条纹的对比度和锐度，又不给后续的制造和工艺留下过大压力。

给CGH使用者的一个实用建议

      作为CGH的使用者，你不需要自己去解算那些复杂的载频方程，但这不代表你不能对检测结果进行源头把控。

      如果你手中的CGH在进行检测时，频繁出现条纹模糊、对比度差、或者有规律的背景噪声，在排除了光路和环境问题后，可以向CGH设计方或供应商索要一份衍射级次分离的定量分析报告。

      这份报告会清晰地告诉你：在当前的载频设计下，各个干扰级次被搬移到了哪里，它们与目标信号的频谱间距是多少，在空间滤波器上是否能被有效阻挡。

拿到这份报告，你就能判断：这个CGH的“过滤”设计，到底靠不靠谱。

最后

      在追求纳米级精度的干涉检测中，“看清”与“看不见”往往就差那么一点点设计上的巧思。

      载频所扮演的，就像是精密检测这部大片中那个不抢戏的灯光师——它不决定画面的内容，但它决定了画面干不干净。

下次当你看到一幅轮廓锐利、背景漆黑的标准干涉图时，别忘了，那不仅仅是面形精度的胜利，更是一次漂亮的频率过滤艺术。
