面形测得好不好，先看位姿对不对。猫眼要解决的，正是让被测镜和CGH之间保持“该有的姿态”。

      在非球面检测这个行当里，CGH的本事大家都有所耳闻——它能生成一个和被测自由曲面完美匹配的参考波前，让复杂曲面变得“可测”。

      但有一个前置问题，比面形精度更基础，却经常被新手忽略：在开始测量之前，你怎么确认被测镜和CGH之间的位姿是理论设计状态？

      镜子歪了一点、偏了一点、远了一点或近了一点，干涉条纹都会变。而这些变化很容易被误读成面形误差——你以为镜子表面有问题，其实是位姿没摆对。

      猫眼结构，正是CGH检测系统中专门用来解决这个问题的。

位姿不准：一个容易吃哑巴亏的坑

      先讲一个实际情境。

      你在检测一块凹非球面镜。CGH设计好了，光路搭好了，干涉条纹出来了。你凭经验把镜子调了调，条纹看起来挺好看，PV值也漂亮，心里松了口气。

      但三个月后，这块镜子装进系统，成像质量不达标。追查一圈，发现曲率半径和设计值差了十几微米。

      问题出在哪？检测的时候，镜子没在理论位姿上。 你以为调到了“最佳条纹”，实际上是用位姿偏差去补偿了曲率半径的加工误差——两个错误互相抵消，造出了一个自洽但偏离真值的假象。

      更隐蔽的是，如果镜子本身曲率半径就有问题，而你又没有把位姿精确控制在理论值上，测出来的面形数据就成了一笔糊涂账：到底几分是面形问题，几分是位姿问题，根本掰扯不清。

这个坑，怎么绕开？猫眼。

猫眼怎么保证理论位姿？

在CGH检测系统中，猫眼结构的核心任务很明确：保证被测镜与CGH之间保持理论位姿。

什么叫理论位姿？就是设计阶段严格计算好的那个空间关系——轴向距离是多少、倾斜多少、偏心多少，全部有明确的设计值。猫眼的全部工作，就是确保实际装调出来的位姿，和这些设计值对上。

具体怎么操作？我们用一个常见的检测场景来拆解。



场景：检测一块凹非球面反射镜

CGH上设计有一个对准全息区域，这个区域投射出的光经过被测镜反射后，会形成一个猫眼像——通常是一个清晰聚焦的光斑。

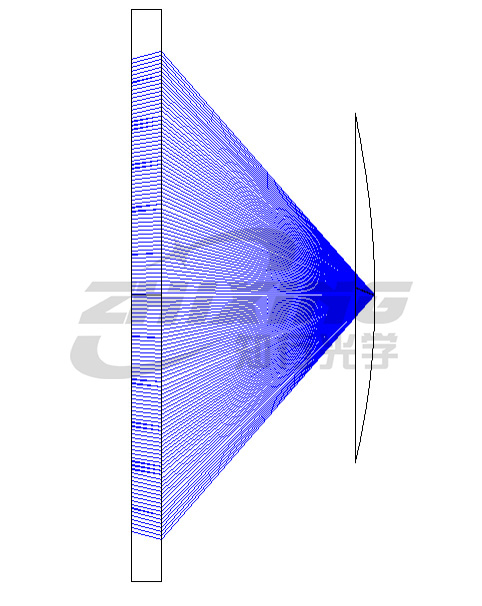

图1 猫眼检测光路

操作流程如下：

1.粗调：将被测镜和CGH装夹到位，轴向距离、倾斜、偏心都调到接近理论值。

2.猫眼精调：观察对准全息投射的猫眼像。当被测镜的位姿逐渐逼近理论值时，猫眼像会趋向一个预设的最佳形态。

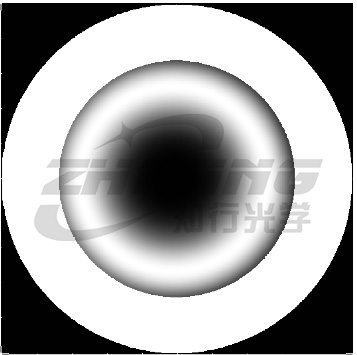

图2 位姿正确时的猫眼像

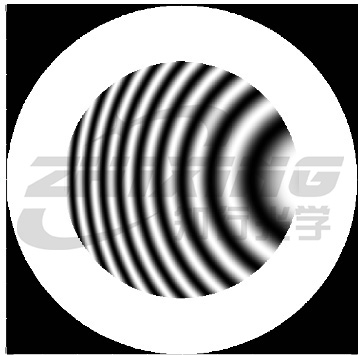

图3 位姿错误时的猫眼像（存在轴向距离误差及倾斜）



3.锁定位姿：一旦猫眼像达到预设标准，说明被测镜已经处于理论位姿。此时锁定所有调节机构，开始面形检测。

猫眼在这里起的作用，本质上是一个高灵敏度的“到位指示灯”。 它告诉你什么时候镜子的位姿“到位了”。而到位之后测出来的面形数据，才是镜子在理论位姿下的真实表现。

一个真实案例：球差从哪来？仿真给出了答案

道理讲清楚了，来看一个实际的工程情境。这个案例的排查过程，很多现场工程师可能会有共鸣。

有一块非球面镜片，先用DUI非接触式轮廓仪进行面形检测。轮廓仪通过光学探针扫描镜面轮廓，直接获取表面形貌数据。测出来的结果没什么问题，面形看起来挺干净。

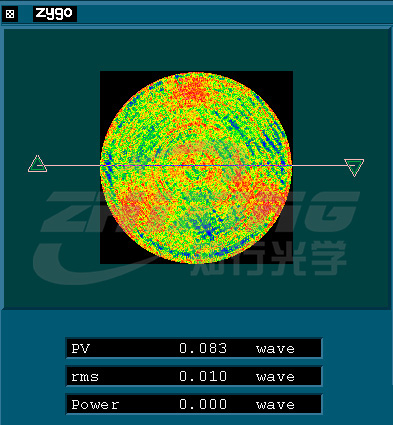

图4 DUI测试结果

同一块镜片，换到CGH检测系统上复测。猫眼对准到位，位姿锁定在理论值，结果出来了——面形上赫然出现一个很大的球差。

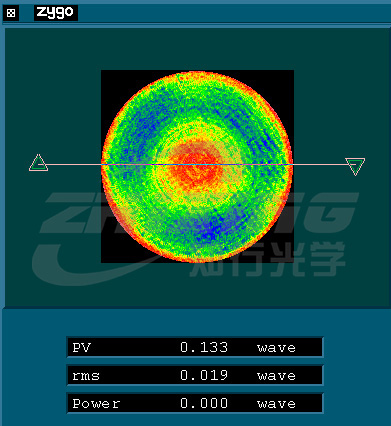

图5 CGH测试结果

两份报告摆在桌上。DUI说面形没问题，CGH说面形有大球差。信谁？

为了查清楚这个球差的来源，用DUI对这块镜片的曲率半径进行了测量。非接触式轮廓仪可以直接扫描母线来拟合曲率半径，不依赖外部参考波前。测量结果出来了——实测曲率半径和理论值之间差了112μm。

接下来做了一件事：将这个曲率半径偏差，代入到CGH检测系统的光学仿真模型中。 仿真结果出来后，和CGH的实测面形数据一比对——两者高度吻合。这个大球差，正是曲率半径偏差在理论位姿下该有的表现。

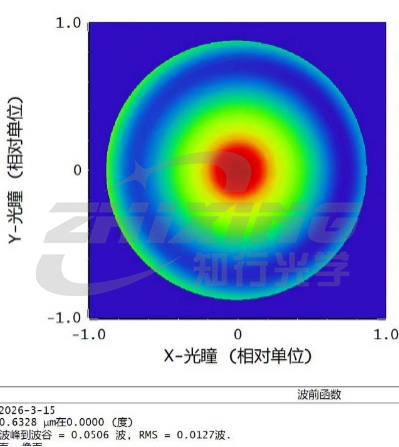

图6 仿真结果

链条就此闭合：曲率半径有偏差 → 理论位姿下应该出现球差 → CGH实测球差与仿真一致 → CGH测到的是真实的。

DUI之前为什么没在面形结果里看到明显球差？因为非接触式轮廓仪在扫描面形时，测量坐标系和镜子的机械基准之间的对应关系，取决于装夹姿态。如果没有严格将镜子锁定在理论位姿下，曲率半径偏差引起的面形分量可能被测量姿态的变化所稀释，在数据处理中又被进一步平滑，最终在面形报告里表现得“不扎眼”。

但曲率半径的测量不会说谎——DUI实测的曲率半径数值偏离了理论值，这个偏差量放入仿真后，恰好等于CGH测出的球差。

CGH+猫眼的组合厉害在哪？它把面形误差和曲率半径误差拆开了。 位姿定死，曲率半径偏了就是球差，没处藏。而且这个球差是可以被仿真复现的——不是莫名其妙冒出来的，是曲率半径偏差在理论位姿下的必然表现。

对一线操作者意味着什么？

      猫眼保证理论位姿这件事，给现场检测带来的变化很实在：

      位姿有据可依：不再凭“条纹好不好看”来判断镜子摆没摆对。猫眼像是独立于条纹的、定量的位姿判断标准。

      面形数据可信：位姿被定死了，测出来的就是镜子本身的真实面形。曲率半径有问题，面形就如实反映离焦，不会被错误位姿掩盖。

      可复现：换了操作者，猫眼像的标准不变。张三调的位姿和李四调的位姿，是同一个位姿。

      不同仪器之间数据“打架”时，知道怎么判断：CGH有猫眼锁位姿，测出来的是理论位姿下的真实面形。其他方式如果位姿没有被严格锁定，“好看”的数据未必就是对的——这时候不妨单独测一下曲率半径，往往能找到答案。

最后

      CGH检测系统中，最常被提起的是波前补偿——那是面形精度的保证。但波前补偿的前提，是被测镜和CGH之间的位姿是理论设计状态。

      猫眼，就是那个锁定位姿的“定海神针”。

      它把位姿定住了，镜子的真实面形才能原形毕露。曲率半径对就是对，错就是错。什么都不藏着掖着。

      而这，恰恰是精密检测最需要的东西：真实。
