导语

      柱面镜广泛应用于激光整形、光谱仪器、光刻、成像光学等领域。柱面镜的高精度面形检测，大多依靠柱面CGH（计算全息元件）完成零位干涉检测。柱面分为凹柱面、凸柱面两类，二者CGH选型约束条件并不相同。选型失误，不仅会出现波前覆盖不全、光路无法摆放、不能完成零位检测等测试问题，还会直接造成CGH采购错误，给企业带来时间与经济成本的浪费。今天我们拆解柱面CGH完整选型逻辑，帮大家避开选型坑点。

一、柱面CGH选型，重点关注3个核心变量

      在选型前，需要先提取待测柱面镜的3组关键参数，可借助宁波市知行光学官网选型插件完成参数预筛选（https://www.zhixingoptics.com/xuanxing）。

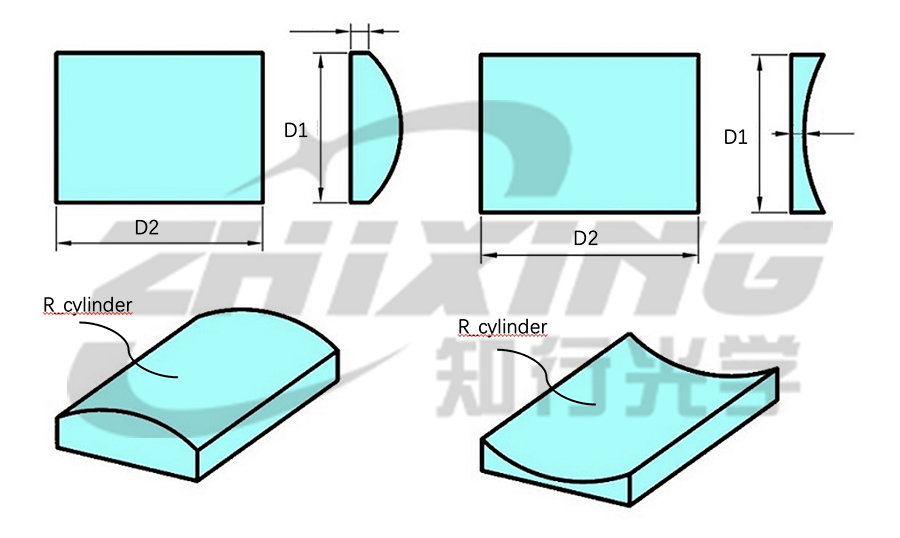

图1：待测柱面镜示意图

1、待测柱面镜曲率半径R

      柱面镜存在弯曲的曲率方向，R即为该方向的曲率半径，凹柱面、凸柱面均以该参数作为基础输入。

提示：曲率半径R是后续计算F#、凸柱面光路几何校核的核心基础参数，凸柱面检测时，还需要用R与CGH焦距做对比校验。

2、待测柱面镜F#（Fno，F数）



      柱面F#定义：F#=R/D₁

-R：待测柱面曲率半径；

-D_1：曲率方向的有效通光口径。



3、待测柱面镜母线长度 D₂

      母线是柱面镜直线延伸的方向，为母线上的有效通光长度；垂直母线方向为曲率方向口径。

注意：

‑ 曲率方向：产生弯曲弧度的方向，对应口径D₁；

‑ D₂母线方向：柱面保持直线，没有曲率的延伸方向。



二、凹柱面镜 CGH 选型条件

      凹柱面放置在CGH焦点之后的发散柱面波区域完成零位检测，需要同时满足2个条件：

✅ 条件1：待测柱面母线长度 ＜ 柱面CGH有效图案母线长度

      例：知行光学的3英寸CGH母线方向长度为60 mm，如柱面镜的大小为70mm，则母线方向太长，3英寸无法覆盖，需要使用更大尺寸的CGH。

✅ 条件2：柱面CGH F# < 待测凹柱面F#

      > 保证曲率方向波前完整覆盖，不会出现口径截断。

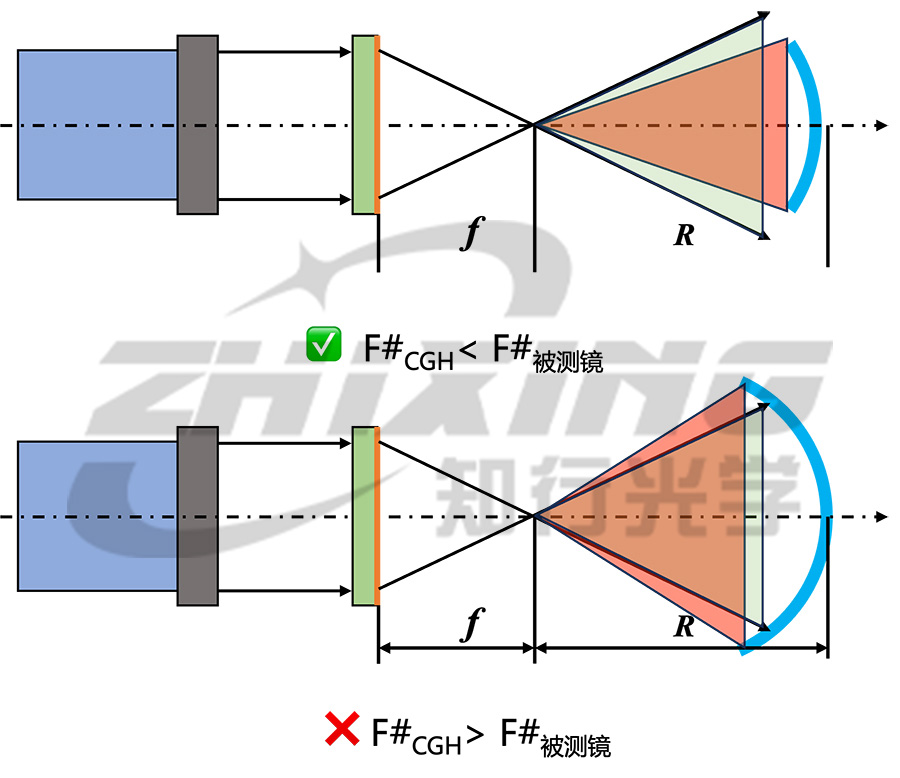

图2：凹柱面镜测试情况



      小结：凹柱面镜选型相对友好。实验室常备小F#、中F#、大F#系列柱面CGH，基本就可以覆盖绝大多数凹柱面检测需求。

三、凸柱面镜 CGH 选型条件



      凸柱面检测光路与凹柱面完全不同，待测元件需要摆放在CGH与CGH焦点之间的会聚波前区域，实现CGH焦点与待测凸柱面焦点重合，因此多出多条硬性几何约束，一共4条条件必须全部同时满足：



✅条件1：待测柱面母线长度 ＜ 柱面CGH有效图案母线长度

✅条件2：待测凸柱面F# ＞ 柱面CGH F#，保证曲率方向波前完整覆盖

✅条件3：柱面CGH焦距 f ＞待测凸柱面曲率半径R

      > 原理：凸柱面要放在CGH和焦点之间，待测镜面距离焦点距离等于R；如果CGH焦距小于R，待测镜会跑到焦点外侧，光路几何上无法摆放，不能完成零位检测。

✅条件4：实测选型预留安全操作间距

      > 现场实际检测过程中，需要预留调试、对位的操作空间，为避免柱面镜与CGH发生物理碰撞、挤压损伤镜片，选型时待测柱面镜的母线长度、通光尺寸需比CGH有效图案尺寸小10mm以上，保障检测操作安全、光路调试顺畅。

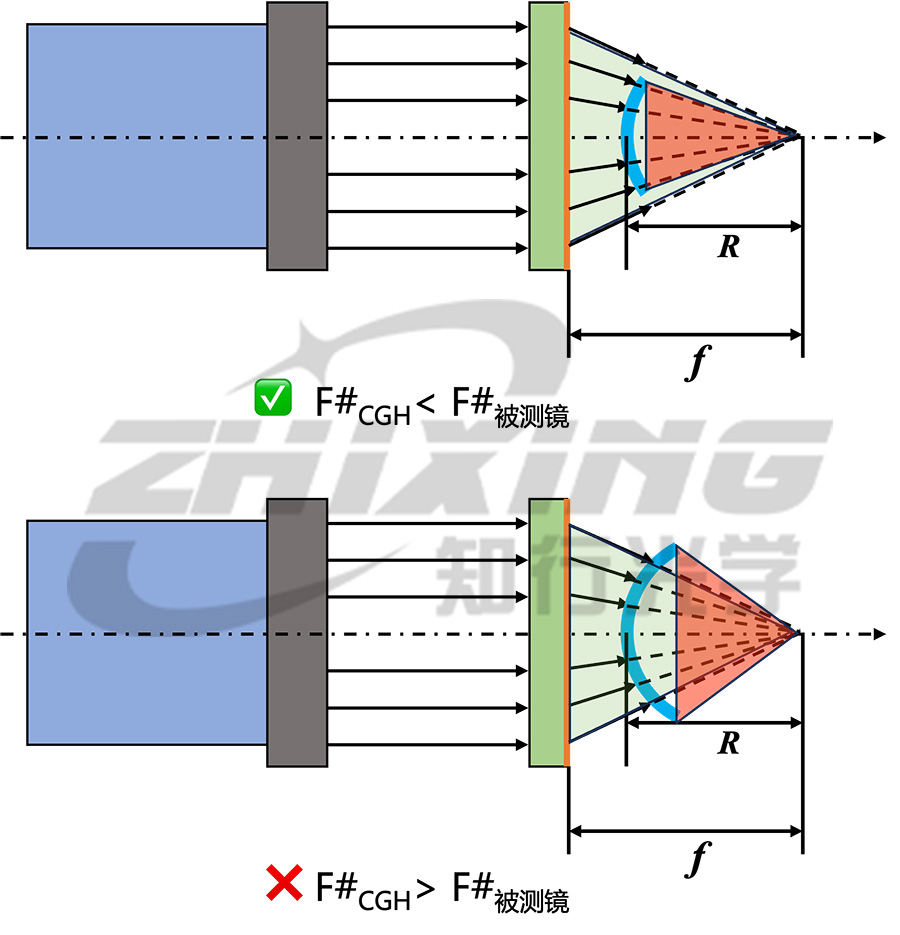

图3：凸柱面镜测试情况

      干涉仪‑CGH‑待测凸镜‑CGH焦点；CGH焦距f必须大于待测R，待测件放置于CGH与焦点中间。

重点提醒：

      凸柱面需要同时满足多维度约束：

      1）待测F#＞CGH‑F#；

      2）CGH焦距＞待测曲率半径R；

      3）待测镜片尺寸相较CGH预留10mm以上安全间距。

      对于柱面CGH，受R与F#的正比例关系影响，小F#对应小焦距；叠加“CGH焦距需要大于待测R”这一硬性条件后，大半径、小F#的凸柱面镜，可匹配的CGH可选区间被大幅压缩，选型空间非常狭小，

      示例：对于一款R 120mm，D1 80mm，D2 50mm的凸柱面，使用选型工具判断后，可选柱面范围为6英寸F 1.11-F 1.4区间，标准品F1（ZX6100）和F1.5（ZX）均无法覆盖。

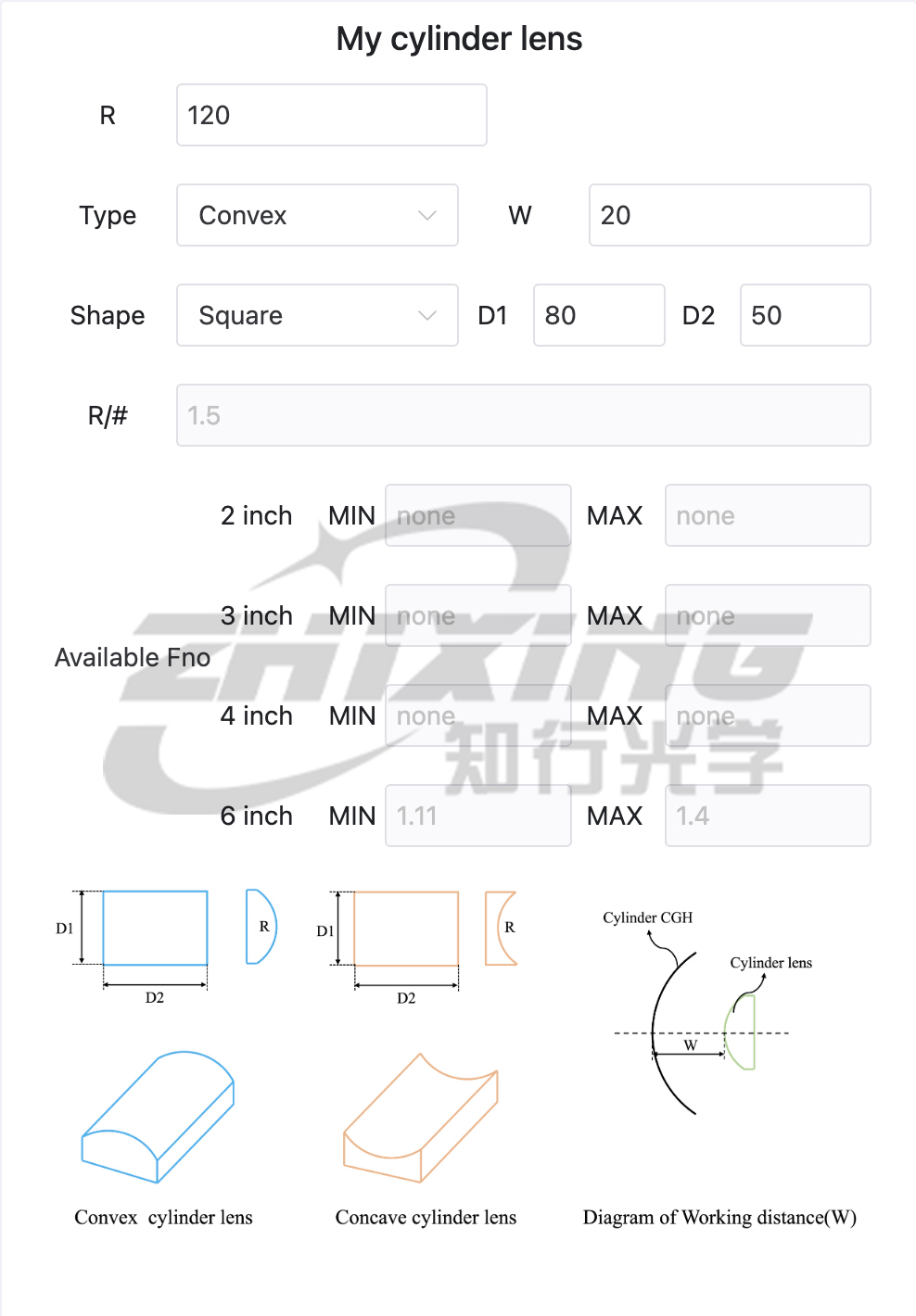

图4：柱面选型案例（R 120 mm，D1 80mm，D2 50 mm）

      如果只满足F#条件，但CGH焦距小于R，即便波前覆盖没问题，光路物理上放不进去，依然无法测量；若尺寸未预留安全间距，还会存在镜片碰撞损坏的风险。



      因此，想要覆盖多种规格凸柱面检测，实验室需要配备一整套不同焦距、不同F#的柱面CGH，同时严格把控尺寸安全间距，兼顾检测精度与操作安全性。



四、选型总结

1. 凹柱面镜

      仅需满足母线长度、F#匹配两项条件，选型难度低；储备小、中、大F#系列CGH，即可覆盖大部分凹柱面测试任务。

2.凸柱面镜

      需要同时满足母线尺寸覆盖、F#匹配、CGH焦距＞待测R、实测安全间距预留四项条件；大R、小F#凸柱面可匹配CGH非常有限，前期必须做几何校核与尺寸校核，不能只看F#参数。

> 实操建议：

      ①优先使用知行光学线上选型工具做预筛选；

      ②凸柱面务必核对CGH焦距，不要只比对F#；

      ③拿到候选CGH后，复算光路几何距离，严格预留10mm以上安全间距，杜绝镜片碰撞风险。
