在镜头研发、生产和验收过程中，经常会遇到一个问题：如何快速判断一支镜头到底能不能“看清”？

      最经典、最常用的方法之一，就是使用：

 USAF 1951 分辨率板（美军标分辨率板）

      它几乎是所有光学实验室、镜头厂、工业视觉企业都会配备的基础测试工具。但很多客户拿到分辨率板后，仍会有几个疑问：

◆怎么正确使用？

◆怎么看测试结果？

◆怎么判断镜头分辨率？

◆Group 和 Element 是什么意思？

      本文带你快速了解。

01 什么是 USAF 1951 分辨率板？

      USAF 1951（United States Air Force 1951 Resolution Target），是国际上应用最广泛的标准分辨率测试靶之一。它由一组标准排列的黑白条纹组成，用于判断光学系统能够分辨的最小细节。简单来说：镜头能清楚分开多少条线，就代表它具备怎样的分辨能力。

常见应用包括：

◆镜头研发验证

◆工业视觉测试

◆显微系统评估

◆光学系统验收

02 分辨率板上的 Group 和 Element 是什么？

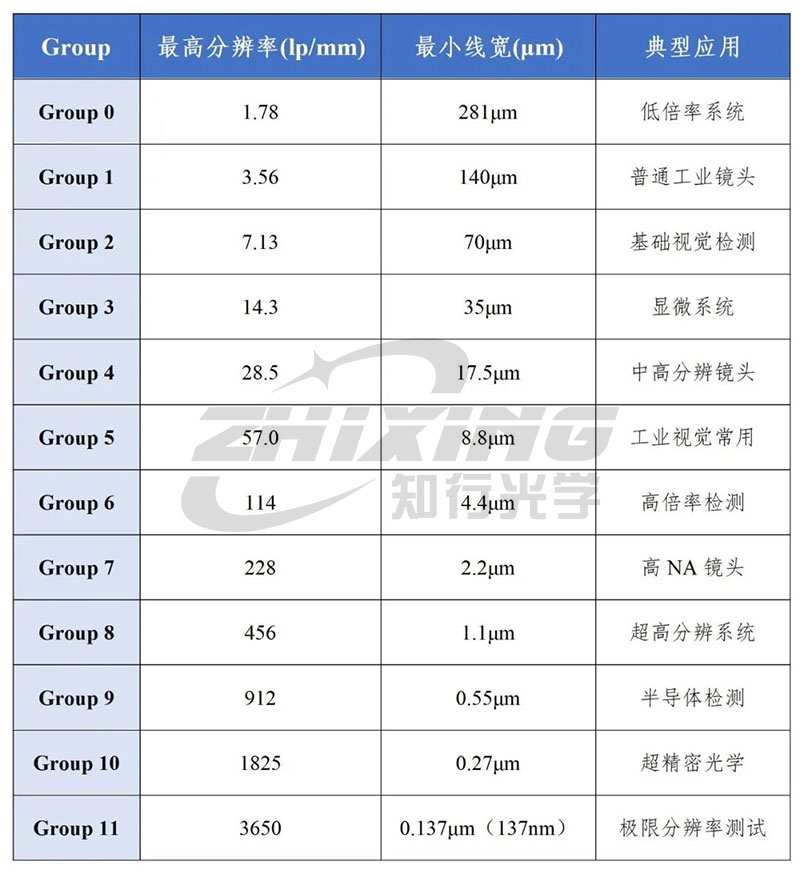

      USAF 1951 的图案由多个Group（组）和Element（单元）组成。每个 Group 包含 6 个 Element，每个 Element 对应不同的空间频率（lp/mm）。

数字越大：线条越细，测试难度越高。



03 如何正确使用 USAF 1951？

第一步：搭建测试系统

通常包括：

◆光源（均匀照明）

◆USAF 分辨率板

◆被测镜头

◆CCD / CMOS 相机

◆显示与分析软件

基本测试路径：

光源→ USAF分辨率板 → 被测镜头 → 传感器 → 图像分析

注意：

◆保证照明均匀

◆对焦准确

◆光轴尽量对准

◆避免系统震动

第二步：找到最清晰成像位置

调整焦距或工作距离，使图像达到最佳清晰度。

这是影响结果最关键的一步。

第三步：观察“还能不能分开”

查看图像中：

哪一组、哪一个 Element 的黑白条纹还能清楚分离。

判断标准：

黑白条纹清晰可辨

 条纹融合、发灰、无法区分

最后一个可辨识的图案，就是系统分辨能力上限。

04 如何换算成 lp/mm？

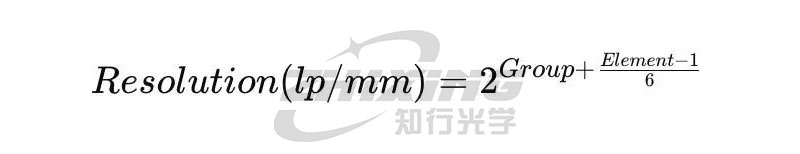

每个 Group / Element 都对应固定空间频率。换算公式：

例如：

◆Group 5, Element 3

◆对应约20 lp/mm

lp/mm（line pairs/mm）= 每毫米可分辨多少对黑白线

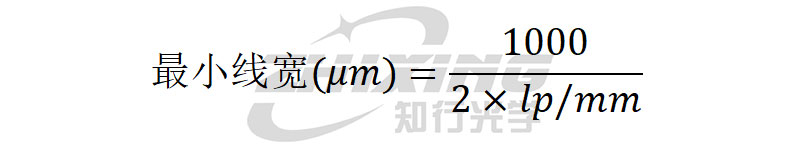

最小线宽= 单根黑线或白线的宽度

两者关系：

05 如何判断测试结果是否可靠？

很多时候，测试不准确不是镜头问题，而是测试方法问题。

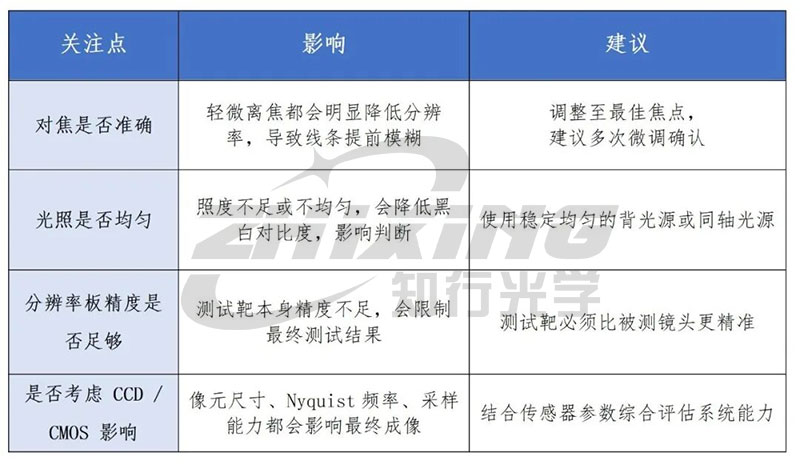

建议关注：

06 什么情况下需要更高组别？

随着高端镜头分辨率不断提升，传统 Group 5、Group 6 已经不够。

例如：

◆半导体检测镜头

◆高NA显微物镜

◆AOI系统

◆超高像素工业视觉

往往需要：Group 9 / Group 10 / Group 11，才能真正测出系统能力。

尤其是：USAF Group 11（最高约3500 lp/mm）

已经成为超高分辨率镜头测试的重要标准。

结语

USAF 1951 分辨率板之所以经典，是因为它简单、直观、可靠。

它不仅能帮助判断：镜头是否“看清”了，更能帮助工程师快速发现：系统到底能“看清到哪里”。选择合适的分辨率板，并采用正确的测试方法，才能获得真正可信的测试结果。
