在精密光学的进阶之路上，演化缭乱的波前检测技术常让人如陷云雾。最近，很多产业界的朋友向我咨询：“波前检测技术方案这么多，到底哪一种才真正适合我的应用场景？”

      确实，从经典干涉到衍射补偿，从直接量测到斜率推导，各种专业术语层出不穷。对于决策者而言，选错方案不仅意味着数百万设备的投入浪费，更可能拖累整个研发周期。

      如何在这纷繁的工具箱中拨云见日？其实，万变不离其宗。为了让大家更清晰地理解，我们跳出单一的设备罗列，从“待测面形类别”与“物理测量维度”两个交叉轴出发，为您梳理一份最硬核的光学检测逻辑版图。

一、 平面 & 球面检测：精密光学的基石

      平面与球面检测是光学系统的“定海神针”，核心诉求是极致的绝对精度与抗扰动能力。

1. 直接波前检测（干涉法）

菲索（Fizeau）干涉仪：

原理： 共光路干涉，标准镜与待测镜共享光程。

优势： 精度极高。由于参考光与测量光路径高度重合，系统残余像差能实现天然抵消。

局限： 传统的移相干涉模式极度怕震，需严苛的隔振与温控。

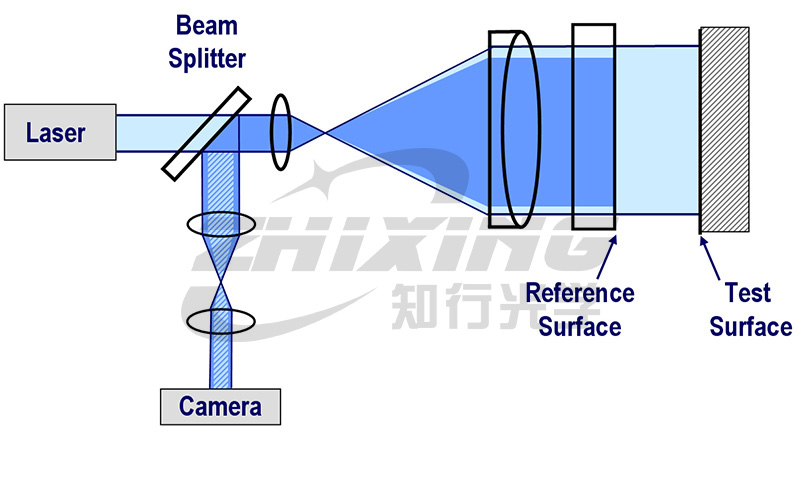

Fizeau 干涉仪光路图

动态干涉仪（抗震型）：

原理： 通过偏振片阵列在单帧内实现空间移相，同时获取多幅相位差图像，实现瞬时抗震测量。

优势： 瞬时抗震，是真空腔、高低温及嘈杂厂房在线监测的“救命稻草”。

缺陷： 非共光路误差。参考光与测量光路径分离，系统漂移无法抵消；且因分幅成像，其横向分辨率仅为传统干涉仪的 1/4，难以捕捉高频中误差。

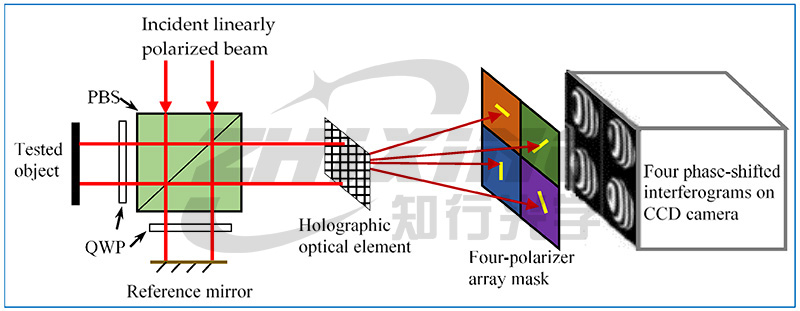

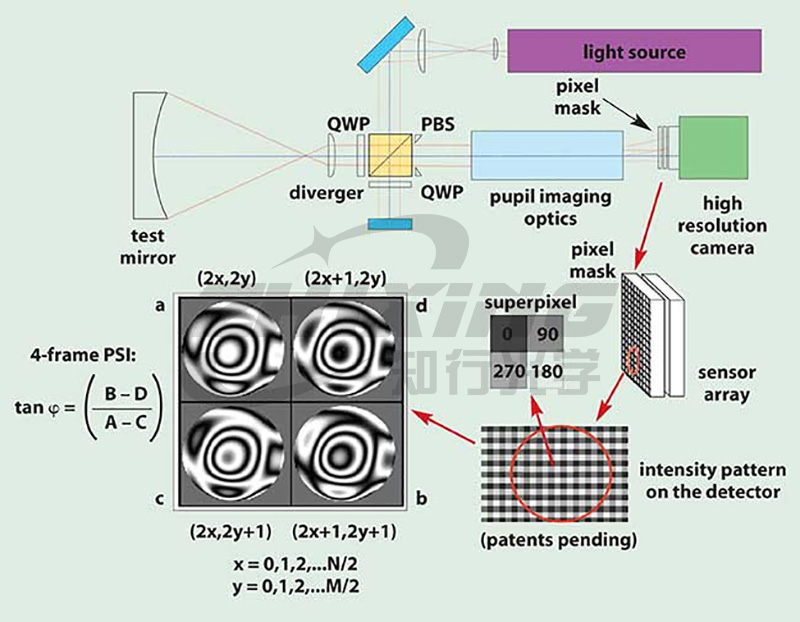

动态干涉仪工作原理

2. 斜率检测（微分法）

夏克-哈特曼（Shack-Hartmann）：

原理：通过微透镜阵列将波前分割并成像，利用光斑相对于参考位置的偏移量计算波前斜率，从而重建面形。

优势：动态范围极大，无需相干光源，结构紧凑。

局限：空间分辨率受微透镜孔径密度限制，绝对精度较低（约 1/50 lambda）。

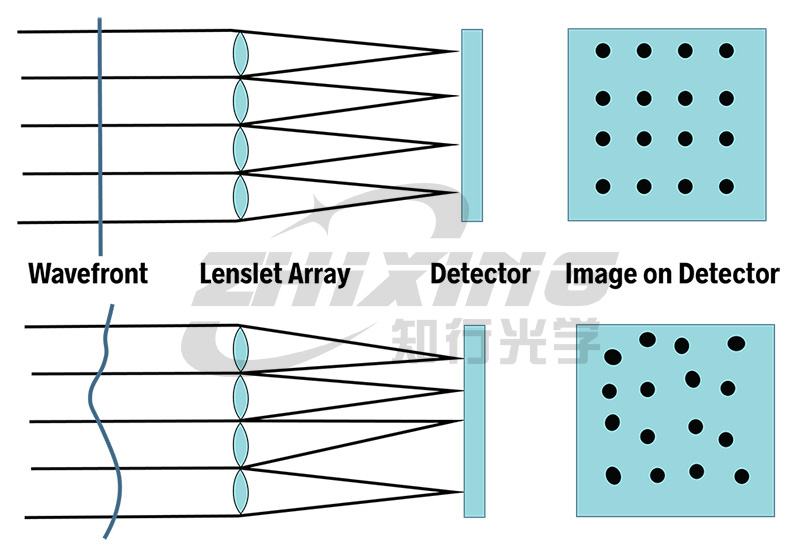

哈特曼工作原理

横向剪切干涉（LSI）：

原理： 自身波前错位干涉，获取波前的差分（斜率）信息。

优势： 无需参考光，具备共光路属性，抗震性极佳。常用于极短波长（如 EUV）或高度集成系统的现场波前校准。

局限： 属于差分测量，波前重建高度依赖积分算法，精度受剪切量大小制约，通常作为系统级调校方案。



横向剪切干涉仪工作原理

二、 非球面检测：从几何补偿到衍射技术

非球面检测的本质是“化繁为简”，通过补偿手段将复杂的非球面波前转化为易量测的球面或平面。

1. 直接波前检测（零位补偿干涉）

无像差点法（Null Point Testing）：

优势： 几何光学自准直，光路简洁，成本低。

局限： 推广性差，仅限二次曲面，无法处理高阶非球面或自由曲面。



无像差点检测工作原理

折射式补偿器（如 Offner 补偿器）：

优势： 技术成熟，适合大口径、常规非球面。

局限： 工艺极其繁琐且装调敏感。离轴量需严控，极小的装配误差都会引入严重的同轴像差，干扰面形判定。

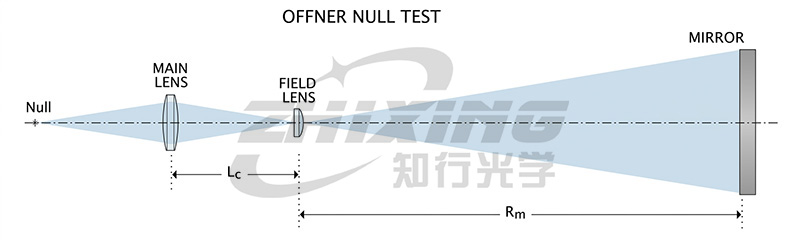

折射补偿器工作原理

计算全息（CGH）：

优势： 万能补偿。可集成对准特征，将繁琐的现场物理调准转化为软件辅助的几何对齐，有效规避了传统补偿器的“装调陷阱”。

局限： 通用性缺失。具有“专片专用”属性，每一款非球面都需要独立的设计与定制成本。

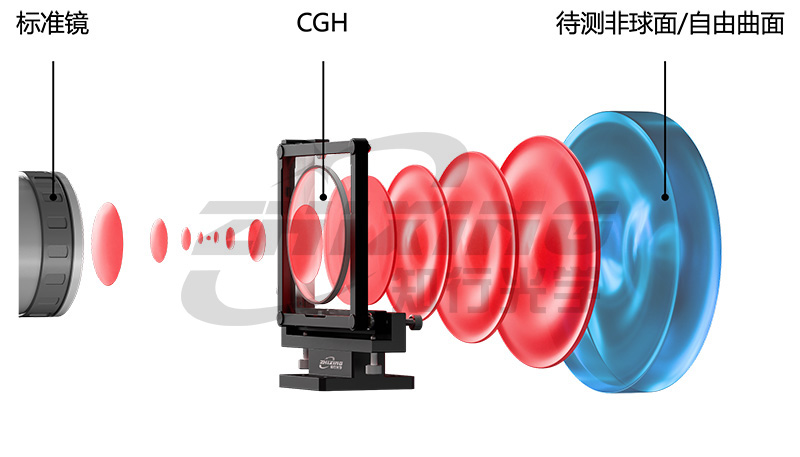

CGH工作原理

2. 其他检测方案

子孔径拼接（SSI）：

原理： 用干涉仪分区域测斜率变化较小的局部，再进行数学拼接。

优势： 利用小口径干涉仪通过算法合成，突破传感器尺寸限制，实现对超大口径、大非球面度元件的高分辨率检测，兼顾测量精度与系统柔性。

局限： 累计误差控制难度大，对精密位移台依赖性极高。

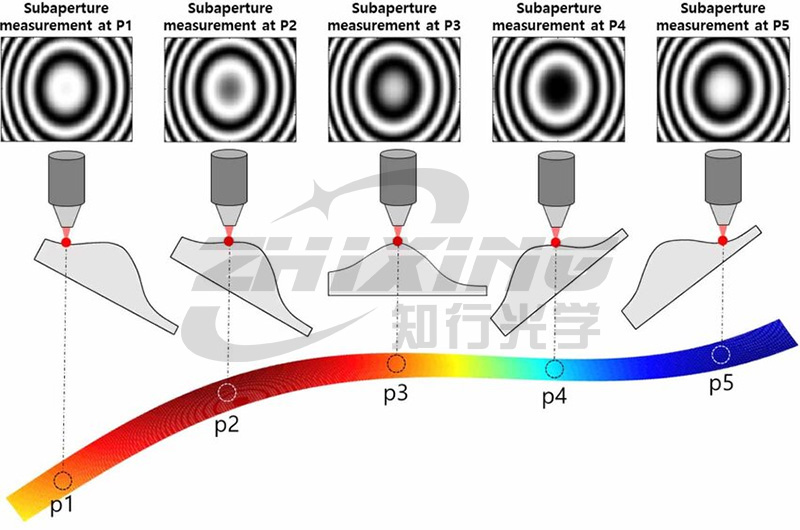

子孔径拼接工作原理

---

三、 综合对比：选型逻辑矩阵

待测面形	测量维度	检测手段	核心选型逻辑
平/球面	直接波前	经典菲索	实验室标配，追求极限精度
平/球面	直接波前	动态干涉	现场/在线检测，追求抗震效率
平/球面	斜率检测	横向剪切	系统级原位校准，无需参考光
非球面	直接波前	无像差点	仅限特定二次曲面
非球面	直接波前	折射补偿	有设计&装配能力
非球面	直接波前	CGH 补偿	高精度复杂非球面/自由曲面



四、 结语：工程逻辑中的平衡之道

精密光学检测手段的选择，本质上是一场关于精度、效率与成本的平衡博弈。

精度是底线： 在现有的环境条件下，确保检测误差足以支撑加工收敛，拒绝因“质量不足”导致的系统翻车。

效率是生命： 在现有的加工能力下，选择反馈最迅速、装调最简便的手段，拒绝因“流程冗余”导致的研发停滞。

成本是边界： 在有限的预算周期内，选择综合投入产出比最高的路径，拒绝因“质量过剩”导致的资源浪费。

只有在这三道红线内给出的那把“检测基准”，才能驱动加工闭环高效迭代。回归工程常识，按需出发，方能事半功倍。
