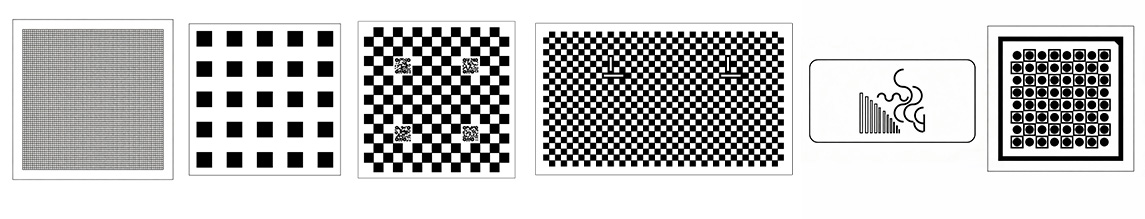

一．标定板的选型：

1、选择标定板大小：

      根据视场大小选择合适的标定板 ，建议标定板图案尺寸至少要大于1/4视场 ,小于整个视场 ,拍摄15-20幅标定图像;建议标定板图案大于1/3视场 ,小于整个视场 ,标定图像数量视要求而定。

2、选择标定板材质：

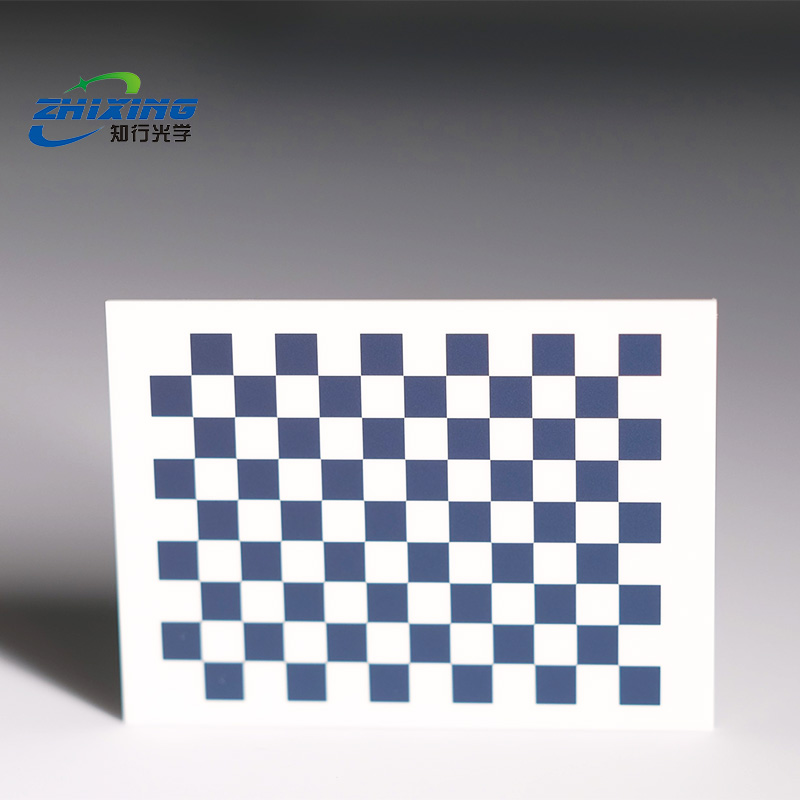

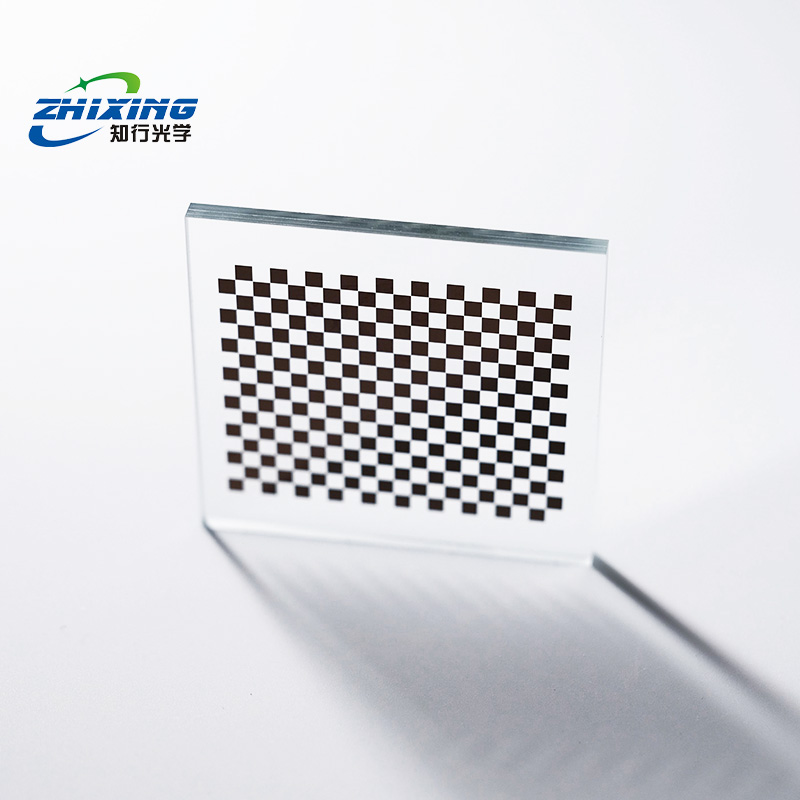

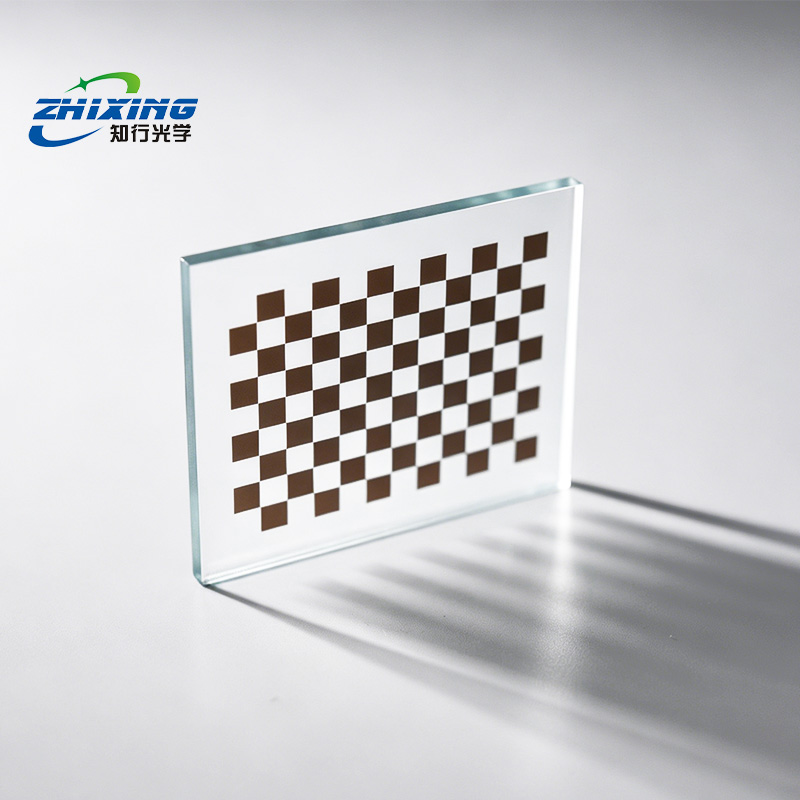

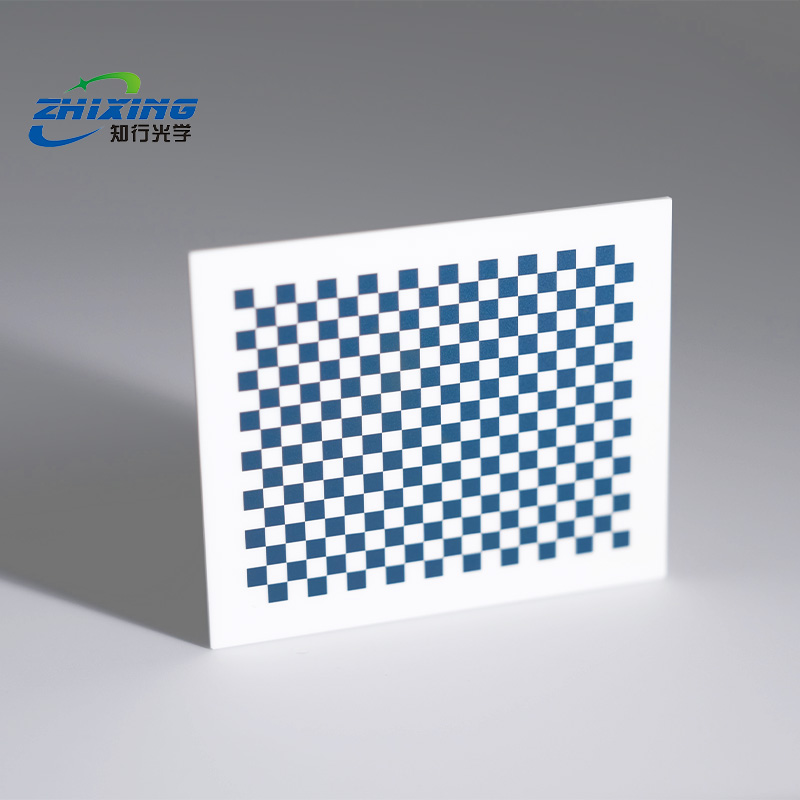

      前置光源请选择陶瓷/金属材质标定板，避免反光。 背光源可选择光学玻璃材质。

二、标定前准备

      固定相机：用三脚架 / 支架锁死，焦距、光圈、对焦全程不变（标定后严禁再调）。

      光源：均匀漫射光，避免镜面反光、阴影、过曝 / 欠曝。

      工作距离：与实际测量距离一致；若有高度差，需记录并在软件中补偿。

三、图像采集

      目标：采集15～25 张不同位姿的清晰图像，覆盖全视野。

      规范：标定板出现在画面左上、右上、左下、右下、中心五个区域，无运动模糊、无失焦、无反光，角点完整，无截断、无遮挡。

      数量：普通场景≥10 张；工业 / 高精度≥15 张。

四、软件标定（以 OpenCV/Halcon 为例）

1、输入标定板参数

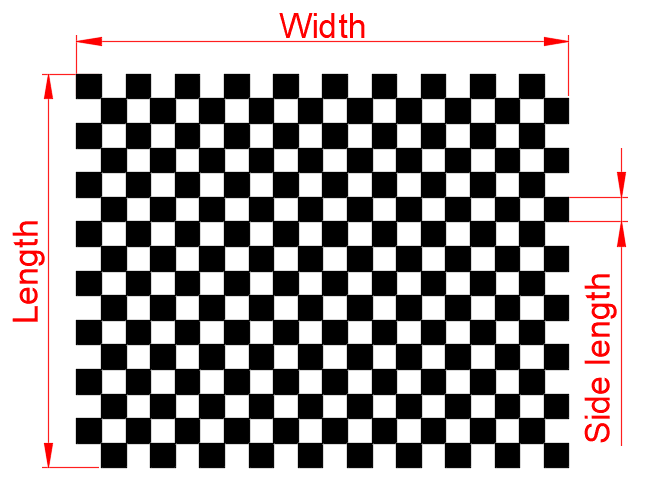

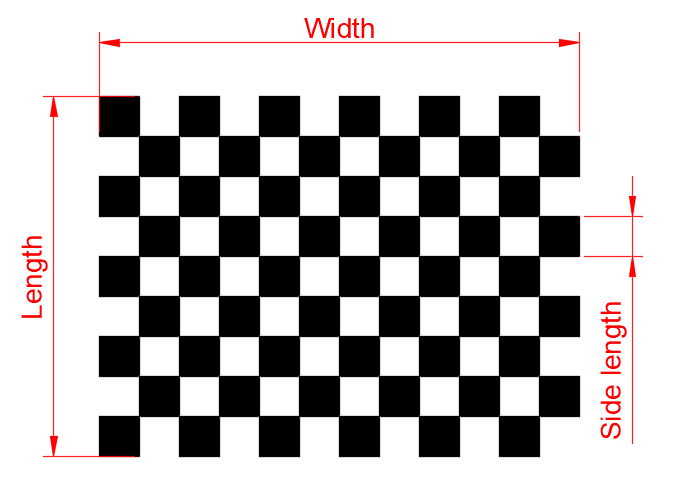

      棋盘格：内部角点行列数（如 7×5，不是方格数）、方格实际尺寸（单位：米 / 毫米）。

      圆点板：圆心间距、点径。

2、角点提取与优化

      软件自动检测角点（如 OpenCV 的findChessboardCorners）。

      做亚像素级细化（cornerSubPix），提升定位精度。

      剔除角点检测失败、模糊的图像。

3、求解相机参数

      计算内参：焦距 (fx,fy)、主点 (cx,cy)、畸变系数 (k1,k2,p1,p2,k3)。

      计算外参：每张图像的旋转、平移矩阵。

      输出重投影误差（RMS）：工业级要求 <0.5 像素，优秀 < 0.2 像素。

4、保存与应用

      保存标定文件（如.yml/.dat/.vcal）。

      后续测量时加载该文件，自动校正畸变、计算物理尺寸。

五、标定结果验证（必做）

      重投影误差检查：RMS 过大（>1 像素），需重新采集或换标定板。

      畸变校正测试：用标定参数校正图像，直线应笔直、无桶形 / 枕形畸变。

      尺寸测量验证：拍摄已知尺寸物体，计算值与真值误差应≤0.1%（高精度）。

六、常见问题与避坑

      只拍正面、不倾斜 → 畸变校正不准

      图像模糊 / 反光 → 角点提取失败、误差大

      标定后调焦距 / 光圈 → 标定失效

      用普通 A4 纸（易变形）→ 精度差

      建议：用玻璃 / 陶瓷标定板 + 15 张多角度图 + 亚像素优化
