柱面标准镜使用说明
1.柱面标准镜（下文中均称柱面CGH或CGH）包装盒打开后被无尘布覆盖，打开无尘布，该面定义为图形面；
备注：每次使用结束后请使用无尘布覆盖CGH，避免表面被污染&划伤。

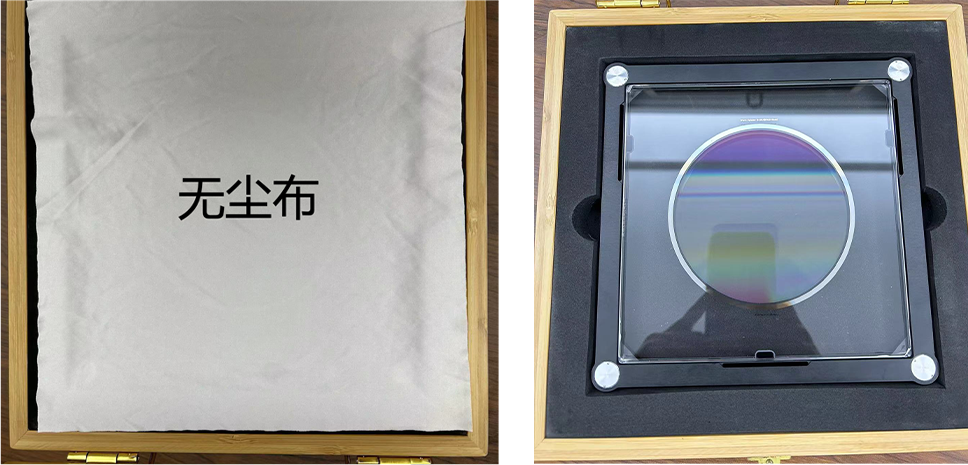

图1：CGH包装示意图
2.知行光学有四种尺寸的柱面CGH（2英寸，3英寸，4英寸，6英寸），用户需要根据购买的柱面CGH尺寸选择搭配合适的配件，其中：
|
2英寸和3英寸柱面CGH所需配件：6维调整架，转接框。搭配使用后效果如图2：
|
4英寸和6英寸柱面CGH所需配件：6维调整架搭配使用后效果如图3： |
3.柱面CGH框上有四个球，将球吸附在调整架上，确保文字方向朝上，安装正确时，柱面CGH上下文字和图4对应。 |
|
图2: 2&3英寸柱面CGH及配件装配示意图
|

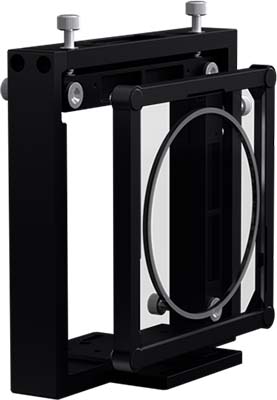

图3: 4&6英寸柱面CGH及配件装配示意图
|

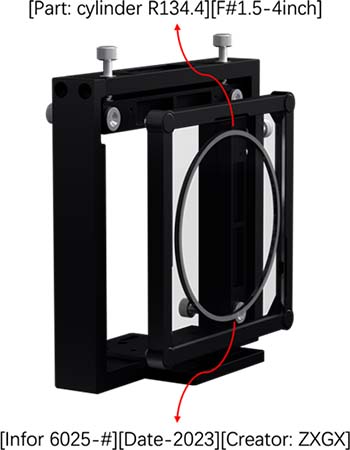

图4：柱面CGH吸附示意图
|
|
4.安装4英寸或者6英寸平面标准镜并把标准镜的光点调整到十字叉丝中间。
5.将柱面CGH放入光路中，CGH图形面朝向被检测柱面，CGH文字方向朝上（如下说明均是针对CGH文字方向朝上的情况，当CGH文字方向旋转的时候，其余操作坐标系均需要相应进行旋转）。
6.调整干涉仪或者柱面CGH，使得干涉仪平行光覆盖CGH口径，此时调整六维调整架，使零级衍射光位于十字叉丝中间，零级光点切换成条纹模式CCD中间有直条纹，此时使用级次是蓝色圈中的光点（本步骤是为了找到使用衍射级次光点），如图5所示。值得注意的是：当CGH安装方向旋转后，使用的蓝色级次光点也会相应旋转，
|

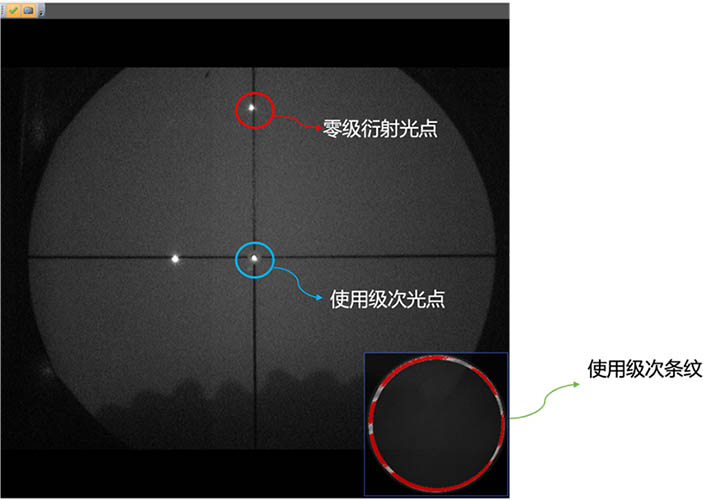

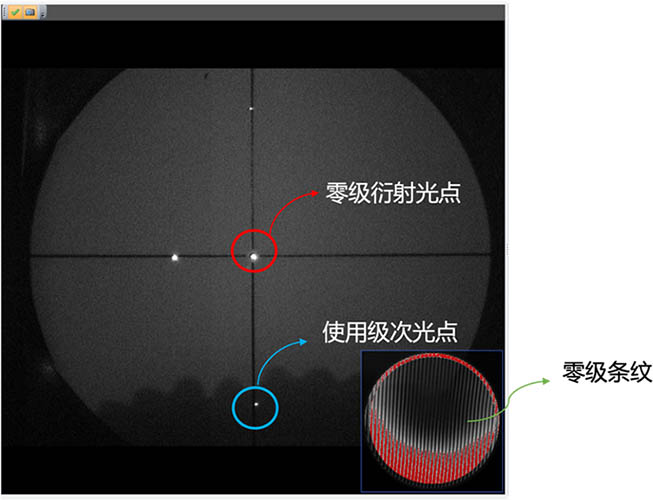

图5：衍射级次示意图
|
|

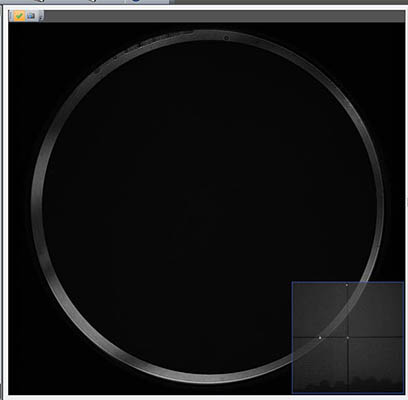

7.将蓝色圈中的光点调整到干涉仪十字叉丝中间，如图6所示：
|
8.此时切换为条纹状态，将条纹调稀疏，如图7所示：
|
|
|
|
| 图6：使用衍射级次调整到位光点示意图 |
图7：使用衍射级次调整为零条纹示意图 |
|
9.此后CGH和干涉仪不再调整。
10.将待测柱面镜安装于6维调整架上，因柱面为非回转对称面型，所以柱面待测检要有旋转（Clock）方向的调整量，为方便客户，我司有相应的夹持工装，如右图8所示：
|
图8：柱面镜夹持工装
|
10.1 待检测柱面镜为凹面时，设待检测凹面镜曲率半径大小为R，柱面CGH的焦距为f（CGH图形面距离焦点的距离），将柱面待检测面放到焦点后面距离为R的位置，如图9所示：
图9：凹柱面检测光路示意图
10.2待检测柱面镜为凸面时，设待检测凸面镜曲率半径大小为R，柱面CGH的焦距为f（CGH图形面距离焦点的距离），将柱面待检测面放到焦点前面距离为R的位置，如图10所示：
图10：凸柱面检测光路示意图
11.调整Clock自由度（旋转自由度可以调整像散）减小像散，将条纹调整稀疏后使用笛卡尔坐标系进行测量。

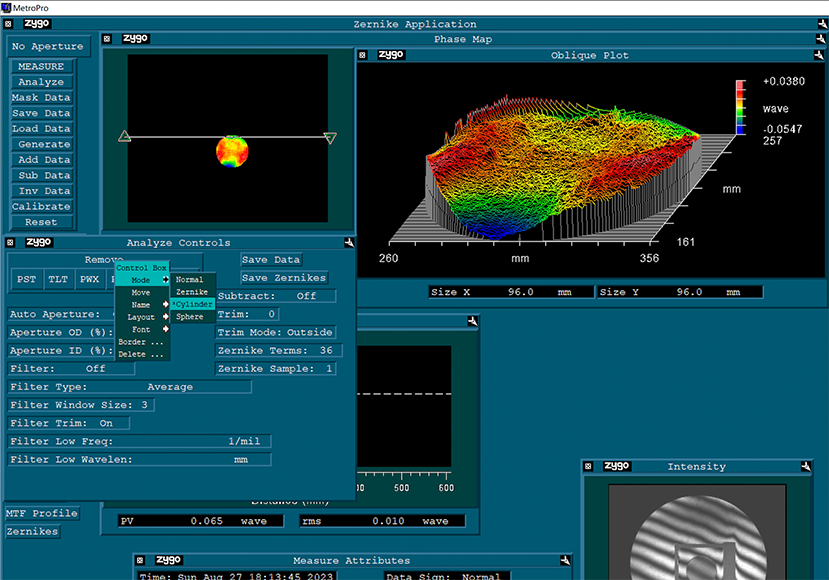

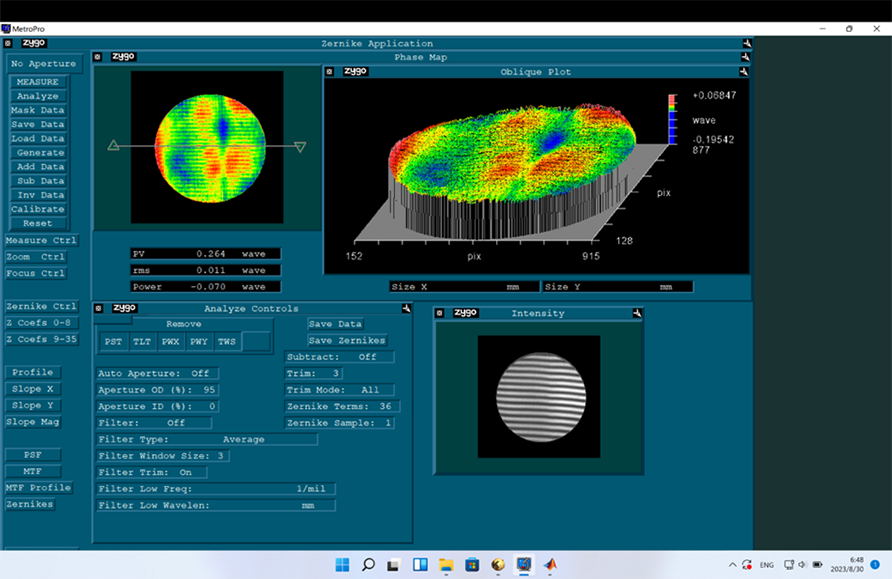

在老款Metropro软件上，Load data后在analyze control界面右键调出mode-cylinder模式，如图11：
图11：老款Metropro 笛卡尔坐标系调出方法
去除如图所选五项后点击analyze，如图12所示
图12：老款Metropro笛卡尔坐标系分析模式

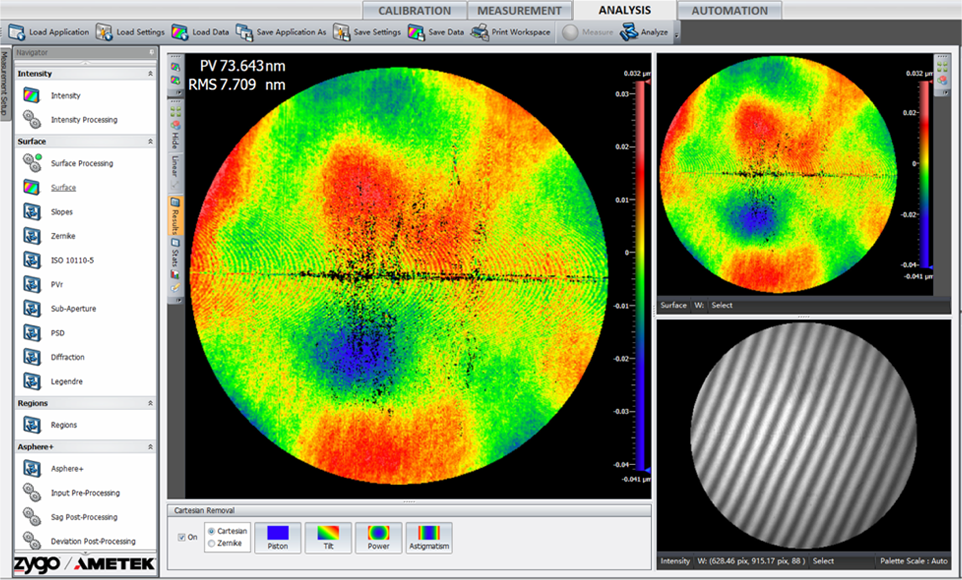

在Mx软件上，Load Application后(AsphereForm.appx)在ANALYSIS界面左下角选择笛卡尔坐标系（Cartesian），如图13：
图13：Mx软件笛卡尔坐标系调出方法
去除如图12所选四项后点击Analyze即可。

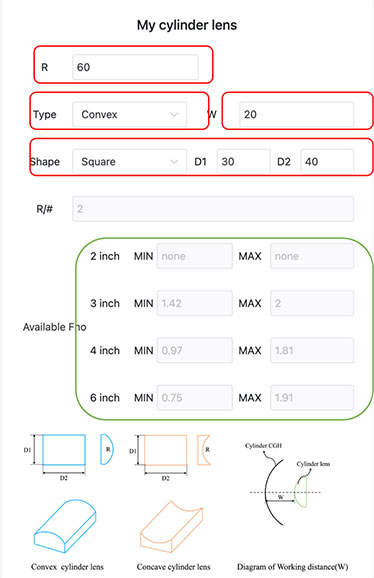

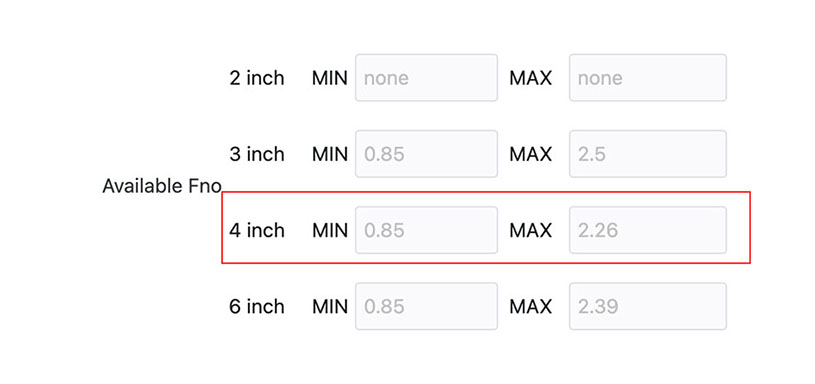

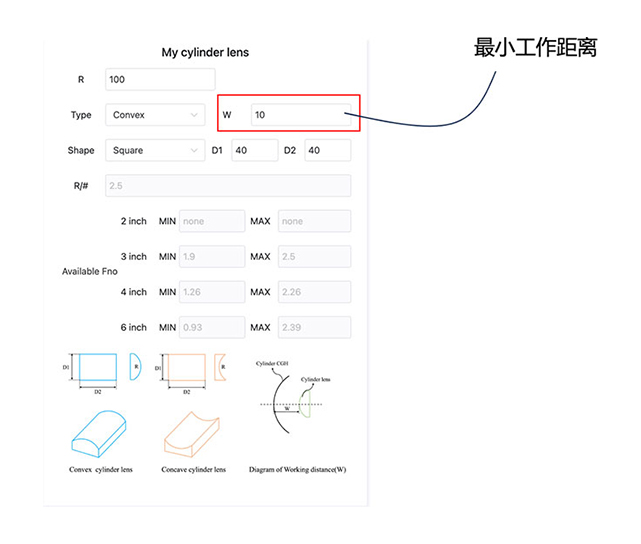

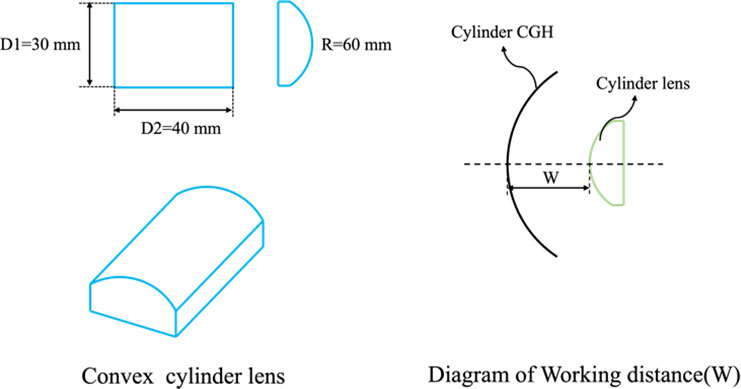

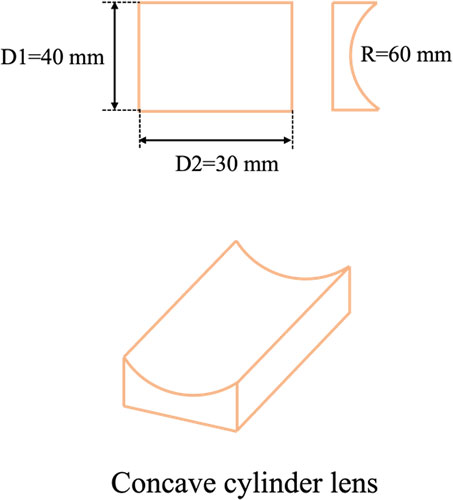

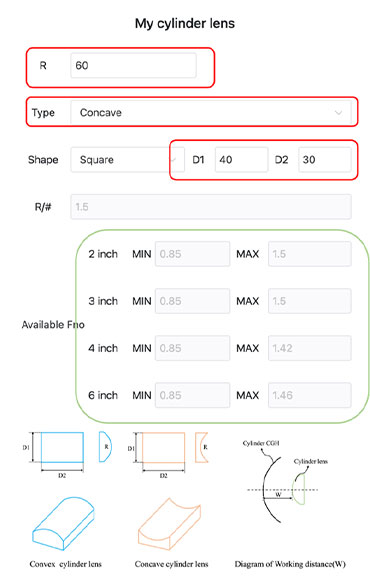

附件1：柱面CGH型号列表

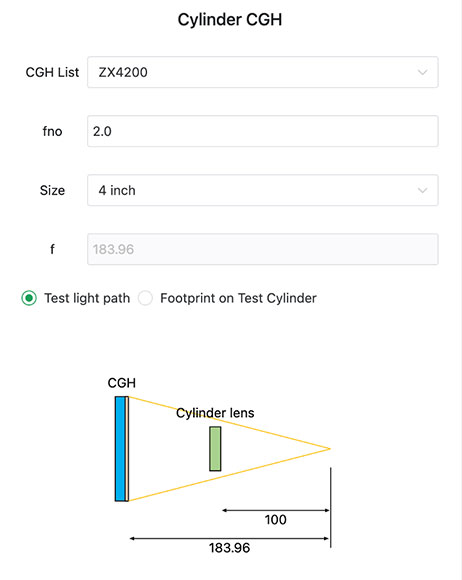

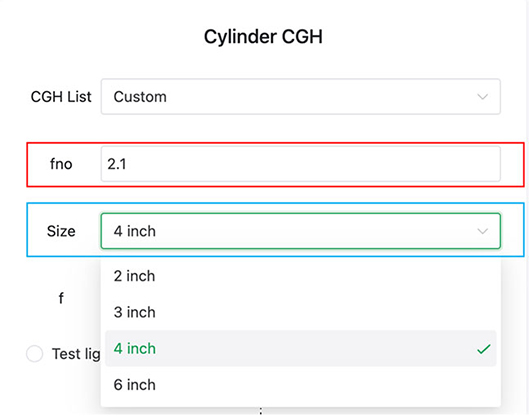

型号命名说明ZX-ABCD：A：代表柱面CGH的尺寸BCD：代表柱面CGH的Fno
例1：ZX4200 型号：4英寸 Fno：2.0 例2：ZX6100 型号：6英寸 Fno：1.0

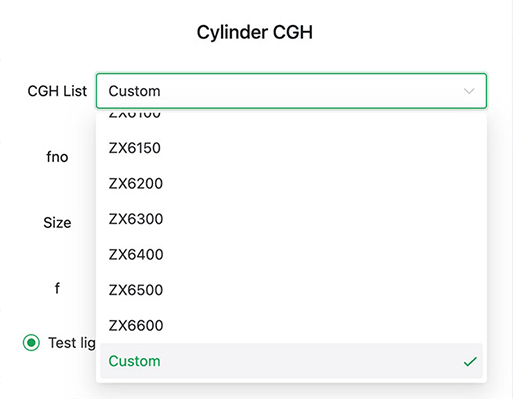

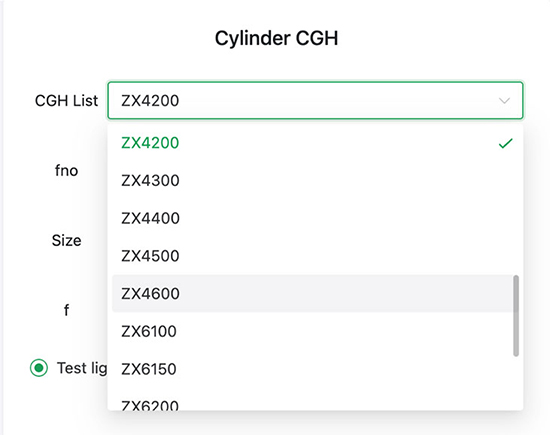

不同尺寸CGH型号列表如下：

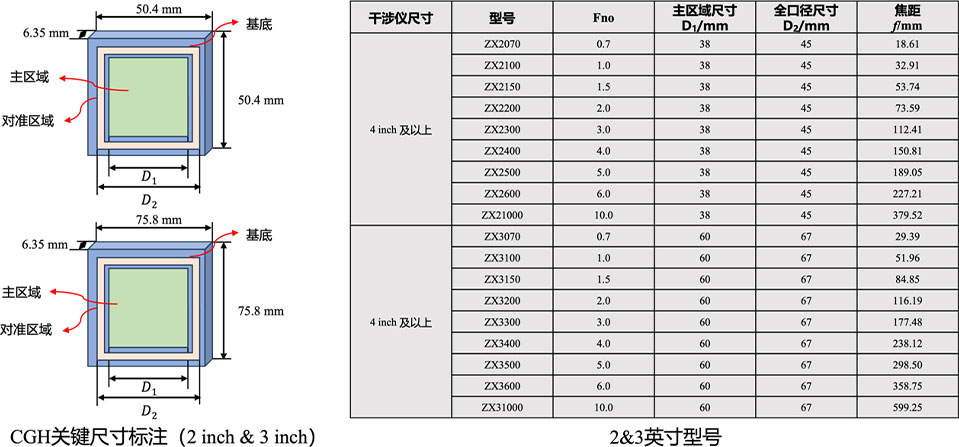

2 英寸&3英寸柱面CGH关键参数表格

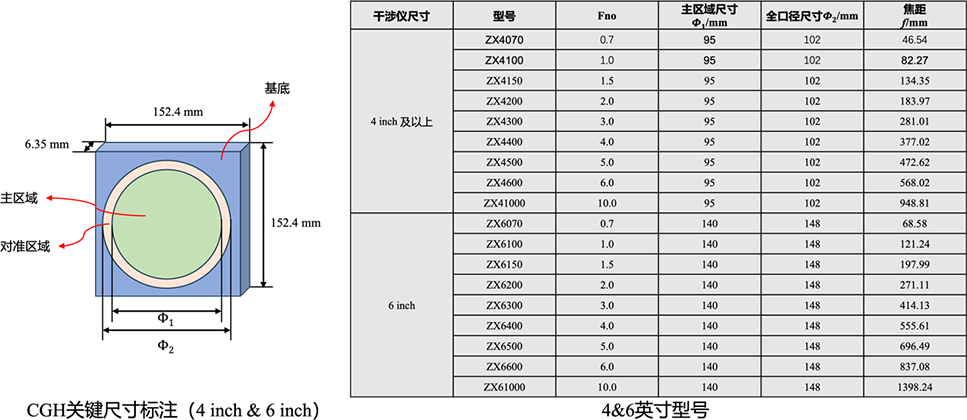

4 英寸&6英寸柱面CGH关键参数表格
|
