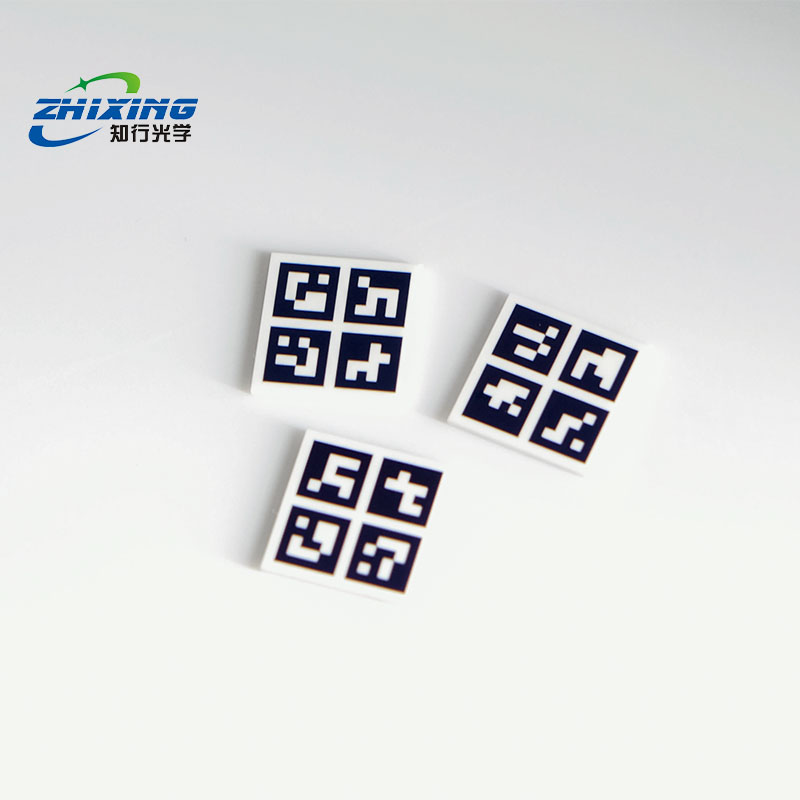

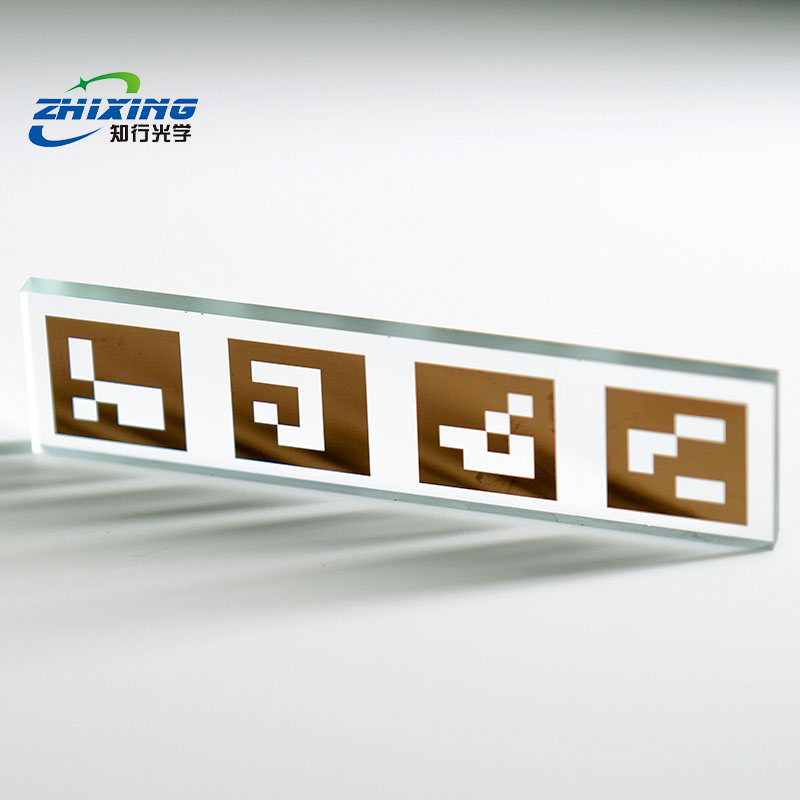

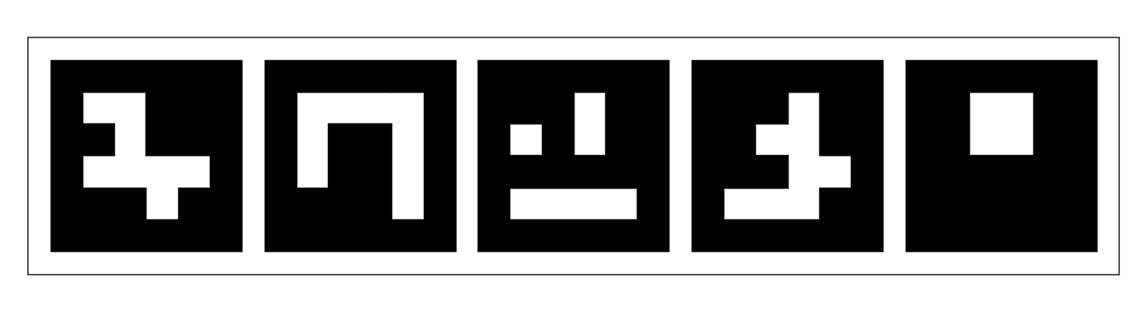

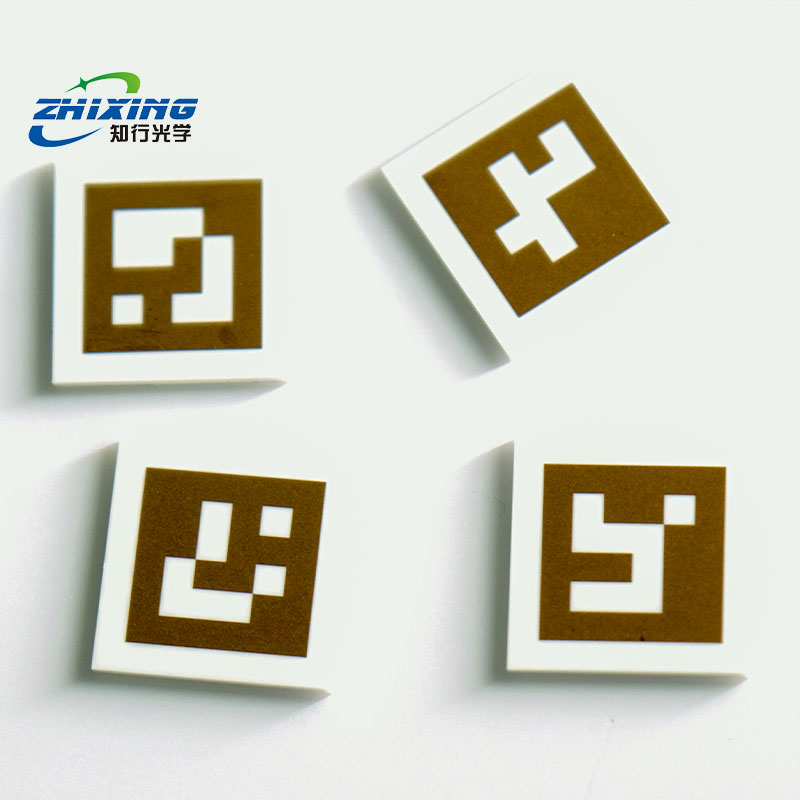

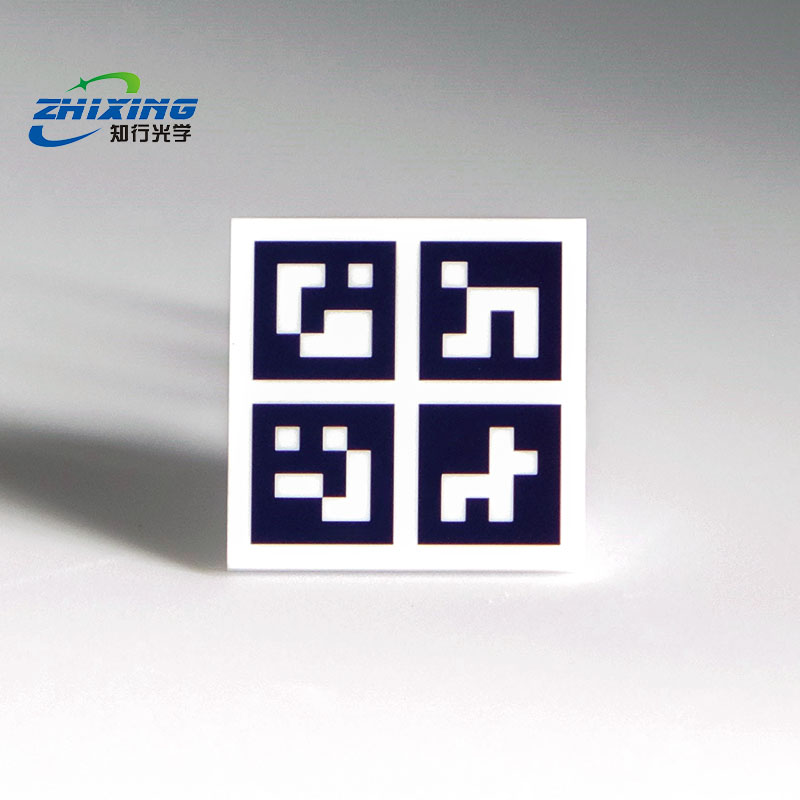

ArUco 标定板是一种带有独特二进制编码（ID 字典）的数字图像标志系统。它广泛应用于计算机视觉（如 OpenCV、ROS）、机器人定位、相机内参标定以及 AR 空间追踪。其核心原理是通过识别图像中码块的四个角点，快速计算出相机与标定板之间的相对空间位置与姿态（平移矩阵 T 和旋转矩阵 R）。

第一步：环境部署与放置

      平整度要求：请将 ArUco 标定板固定在绝对平整的平面上（如钢化玻璃板、铝蜂窝板或平整的机械臂末端）。任何翘曲都会导致三维空间姿态计算出现偏差。

      光照环境：确保标定板表面光照均匀。尽量避免高反光物料（如镜面反光）直接照射在黑白编码区域，防止因像素饱和导致编码边缘无法被识别。

      距离与视角：将标定板置于相机视野内。得益于 ArUco 的高容错性，即使标定板与相机镜头呈较大倾角，或边缘部分被轻微遮挡，系统依然能够精准识别。

第二步：参数配置

      在调用 OpenCV 或其他视觉算法软件前，请记录并输入以下标定板基础物理参数（这些参数在产品包装上均有标注）：

      字典类型 (Dictionary)：确定您的标定板属于哪种编码库（例如：DICT_4X4_50、DICT_6X6_250 等）。

      码块物理尺寸 (Marker Size)：测量或查看单个黑白编码方块的绝对物理边长（单位通常为米 \(m\) 或毫米 \(mm\)，不包含周围的白边）。该参数直接决定了空间距离计算的绝对精度。

第三步：算法识别与调用

      在主流的计算机视觉系统（如 OpenCV / Python）中，通用操作流程如下：

      图像采集：相机捕获包含 ArUco 标定板的图片或视频流，并转换为灰度图。

      标志物检测：调用 ArUco 检测函数（如 cv2.aruco.detectMarkers()），算法会自动定位出视野内所有 ArUco 码的四个外角点像素坐标，并读取其对应的 ID 编号。

      内参标定 (Camera Calibration)：如果用于相机标定，在不同角度拍摄多张照片，利用检测到的角点坐标和实际物理尺寸，计算出镜头的焦距、中心点及畸变系数（如 cv2.aruco.calibrateCameraAruco()）。

      姿态估计 (Pose Estimation)：如果用于定位，输入相机内参后，调用姿态估计函数（如 cv2.aruco.estimatePoseSingleMarkers()），系统会瞬间输出标定板相对于相机的三维坐标（X, Y, Z）和旋转角度。

第四步：数据应用与输出

      机器人/无人机导航：根据输出的相对坐标，引导设备向标定板（目标点）精准对齐或降落。

      AR/VR 增强现实：以检测到的 ArUco 码四个角点为基准平面，在屏幕上实时渲染出虚拟的三维物体。

维护、保养与定制提示

      严禁破坏编码黑白边界：ArUco 依靠黑白交界处的强对比来提取像素角点。请勿在编码内部涂鸦、刮擦，边缘如有破损或严重磨损，建议更换新板。

      防潮防划：使用完毕后请存放在干燥环境中。清洁时请使用软布或吹气球，切勿使用强腐蚀性有机溶剂擦拭表面高精度喷涂层。
