分辨率板

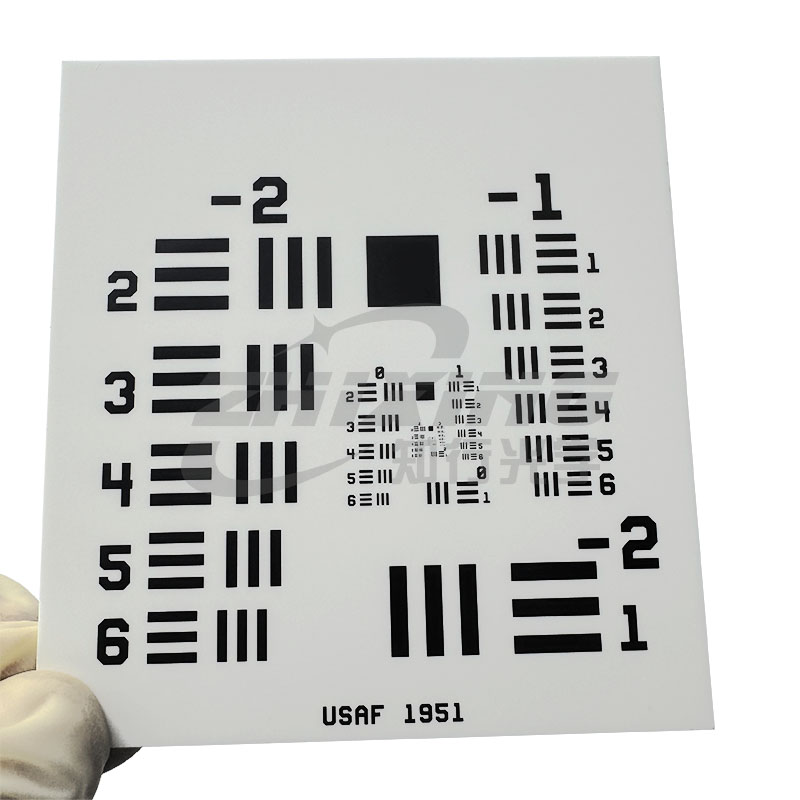

产品系列：USAF1951美军标

发布日期：2024-03-09

立即询价
  • 详细说明

美军标分辨率板产品参数图纸




组别

型号

线对数（LP/mm）

类型



材质



线宽精度（um）

0-7组

ZXT-USAF1951

228

漫反射

陶瓷

±3um

0-7组

ZXG-USAF1951

228

透射式

苏打玻璃

±1um

0-7组

ZXG-USAF1951

228

透射式

苏打玻璃

±0.5um

0-7组

ZXG-USAF1951

228

透射式

石英玻璃

±0.15um

0-7组

ZXG-USAF1951

228

透射式

玻璃

±0.25um

-2-7组

ZXT-USAF1951

228

漫反射

陶瓷

±3um

-2-7组

ZXG-USAF1951

228

透射式

玻璃

±1um



组别对应的分辨率值


Group Element Resolution(lp/mm) Line Width(pm)
0      1 1000 500.00
2 1.122 445.43
3 1.260 396.86
4 1.414 353.56
5 1.587 314.98
6 1.782 280.62
1      1 2.000 250.00
2 2.245 222.73
3 2.520 198.43
4 2.828 176.78
5 3.175 157.49
6 3.564 140.31
2      1 4.000 125.00
2 4.490 111.36
3 5.040 99.21
4 5.657 88.39
5 6.350 78.75
6 7.127 70.15
3      1 8.000 62.50
2 8.980 55.68
3 10.079 49.61
4 11.314 44.19
5 12.699 39.37
6 14.254 35.08
4      1 16.00 31.25
2 17.96 27.84
3 20.16 24.80
4 22.63 22.10
5 25.40 19.69
6 28.51 17.54
5      1 32.00 15.63
2 35.92 13.92
3 40.32 12.40
4 45.25 11.05
5 50.80 9.84
6 57.02 8.77
6      1 64.00 7.81
2 71.80 6.96
3 80.60 6.20
4 90.50 5.52
5 101.60 4.92
6 114.00 4.38
7      1 128.00 3.91
2 143.70 3.48
3 161.30 3.10
4 181.00 2.76
5 203.20 2.46
6 228.10 2.19
